分立元件組成的多功能微型調頻發射器,FM transmitter

關鍵字：多功能微型調頻發射器，無線電，

作者：劉春河 姚曉亮

　　性能
　　輸出功率不超過5-8mW，發射范圍在房屋區可至300米左右，用一部普通FM收音機接收，經測試其靈敏度和清晰度俱佳，電路設計中最富挑戰性的部分就是只需用3V電源和半波天線便有如此的發射能力。電路耗電小于5mA，用兩枚干電池可連續工作80至100小時。

　　電路在正常工作下非常穩定，頻率漂移很小，經測試工作8小時后，仍不需調校接收機。唯一影響輸出頻率的是電池的狀況，當電池老化時，頻率有輕微改變。

　　發射機的頻率在82.8MHz附近，本頻段電臺干擾較少。

　　工作原理

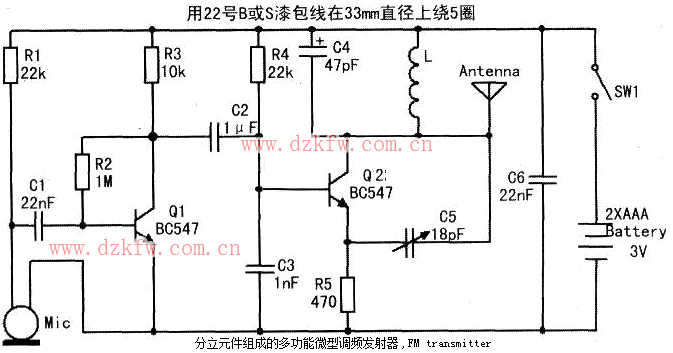

　　電路如下圖所示。由一級音頻放大和一級RF振蕩器組成。

　　駐極體話筒內實際藏有一枚FET，F(xiàn)ET將話筒前振膜的電容變化放大，這就是駐極體話筒很靈敏的原因。

　　音頻放大由晶體管Q1擔任，增益約20至50。將放大的信號送往振蕩級Q2的基極。Q2約工作于88MHz，此頻率由振蕩線圈（共5圈）和電容C4調整，該頻率也決定于Q2、18pF可調電容C5及偏壓元件（如R5和R4）。

　　電源接通后，電容C3通過R4逐漸充電，而電容C5則經振蕩線圈和R5充電，但更快；47pF電容C4.也充電（其兩端雖僅得很小的電壓），同時線圈產生磁場。

　　基極電壓漸漸上升時，晶體管Q2導通，并有效地將內阻并接在18pF電容器兩側。

　　基極電壓繼續上升，電容C5試圖阻止射極電位的移動，當電容內的能量耗盡不再阻止射極電位的移動時，基極與射極之間電壓降低，晶體管截止，流入線圈的電流也停止，磁場衰潰。并產生一個反向電壓，集電極電位從原本的2.9V上升超過3V，并以相反方向向C4充電，這電壓也同時對C5充電并增大了R5上的電壓降，使晶體管進入更深的截止?fàn)顟B(tài)。

　　隨著L上反電勢能量的消耗，Q2的射極電位下降，并降到晶體管開始導通，電流流入線圈使線圈上的電壓再次反轉，形成集電極電位下降，并通過C5傳送到射極，使Q2飽和導通，周期再開始重復。使Q2形成振蕩，產生88MHz的交流信號。來自前級放大后的音頻信號經1μ F電容潰入Q2的基極、改變振蕩頻率，產生所需的FM信號。
