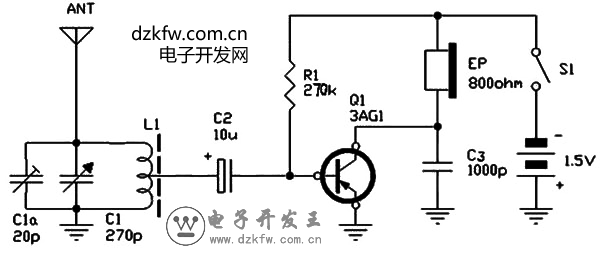

收音機的原理圖和工作原理收音機的主要原理


無線電廣播系統，包括收音和電視二套系統。它們對所要發射和無線傳輸?shù)男盘枴?BR>音頻信號的頻率為0-20KHz。而這些頻率較低的信號是無法直接通過無線電方式發射和傳播。所以，必須通過宜于發射和遠距離傳播的頻率較高的射頻信號，幫助實現。這些高頻信號，稱為載頻信號或載波信號。
把音頻信號或視頻信號加裝到載頻信號上的方式主要有二種，調幅和調頻。
用前種處理信號方式的廣播，稱為調幅廣播，收音機稱為調幅收音機。其無線電波的頻率范圍主要集中在二個頻段內；中波段535KHz-1605KHz，短波段1.6MHz-26MHz。
用后一種處理信號方式的廣播，稱為調頻廣播，收音機稱為調頻收音機。其無線電波的頻率范圍主要集中超短波段87MHz-108MHz。
無線電視廣播系統中，則二種處理信號的方式均用。伴音信號采用調頻方式，全電視信號采用調幅方式。
至于工作原理，主要也有二種，高放式和超外差式。
高放式又稱直放式、再生來復式，為一種早期機型，性能較差�，F(xiàn)在一般只用于教學、試驗或要求不高場合。
市場上銷售的收音機、電視機幾乎無一例外地全是性能優良的超外差式接收機。
收音機的主要原理解析
收音機原理就是把從天線接收到的高頻信號經檢波（解調）還原成音頻信號，送到耳機變成音波。由于廣播事業發展，天空中有了很多不同頻率的無線電波。如果把這許多電波全都接收下來，音頻信號就會象處于鬧市之中一樣，許多聲音混雜在一起，結果什么也聽不清了。為了設法選擇所需要的節目，在接收天線后，有一個選擇性電路，它的作用是把所需的信號（電臺）挑選出來，并把不要的信號“濾掉”，以免產生干擾，這就是我們收聽廣播時，所使用的“選臺”按鈕。
選擇性電路的輸出是選出某個電臺的高頻調幅信號，利用它直接推動耳機（電聲器）是不行的，還必須把它恢復成原來的音頻信號，這種還原電路稱為解調，把解調的音頻信號送到耳機，就可以收到廣播。
上面所講的是最簡單收音機稱為直接檢波機，但從接收天線得到的高頻天線電信號一般非常微弱，直接把它送到檢波器不太合適，最好在選擇電路和檢波器之間插入一個高頻放大器，把高頻信號放大。即使已經增加高頻放大器，檢波輸出的功率通常也只有幾毫瓦，用耳機聽還可以，但要用揚聲器就嫌太小，因此在檢波輸出后增加音頻放大器來推動揚聲器。
高放式收音機比直接檢波式收音機靈敏度高、功率大，但是選擇性還較差，調諧也比較復雜。把從天線接收到的高頻信號放大幾百甚至幾萬倍，一般要有幾級的高頻放大，每一級電路都有一個諧振回路，當被接收的頻率改變時，諧振電路都要重新調整，而且每次調整后的選擇性和通帶很難保證完全一樣，為了克服這些缺點，現在的收音機幾乎都采用超外差式電路。
超外差的特點是：被選擇的高頻信號的載波頻率，變?yōu)檩^低的固定不變的中頻(465KHz)，再利用中頻放大器放大，滿足檢波的要求，然后才進行檢波。在超外差接收機中，為了產生變頻作用，還要有一個外加的正弦信號，這個信號通常叫外差信號，產生外差信號的電路，習慣叫本地振蕩。在收音機本振頻率和被接收信號的頻率相差一個中頻，因此在混頻器之前的選擇電路，和本振采用統一調諧線，如用同軸的雙聯電容器(PVC)進行調諧，使之差保持固定的中頻數值。由于中頻固定，且頻率比高頻已調信號低，中放的增益可以做得較大，工作也比較穩定，通頻帶特性也可做得比較理想，這樣可以使檢波器獲得足夠大的信號，從而使整機輸出音質較好的音頻信號。
廣播電臺播出節目是首先把聲音通過話筒轉換成音頻電信號，經放大后被高頻信號（載波）調制，這時高頻載波信號的某一參量隨著音頻信號作相應的變化，使我們要傳送的音頻信號包含在高頻載波信號之內，高頻信號再經放大，然后高頻電流流過天線時，形成無線電波向外發射，無線電波傳播速度為3×108m/s，這種無線電波被收音機天線接收，然后經過放大、解調，還原為音頻電信號，送入喇叭音圈中，引起紙盆相應的振動，就可以還原聲音，即是聲電轉換傳送——電聲轉換的過程。
中波的頻率（高頻載波頻率）規定為525—1605kHz（千周）。
短波的頻率范圍為3500—18000kHz。
