礦石收音機原理 最簡單的礦石收音機制作方法 簡單易懂,一目了然!

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-04-18
礦石收音機是用天線t和地線以及礦石檢波器而組成的沒有放大電路的無源收音機,它是最簡單的無線電接收裝置。人們習慣把那些沒有電源,電路中只使用一個檢波二極管的收音機稱為“礦石收音機”。
制作一個礦石收音機,大概分三步:
一、繞制線圈
用一個維生素瓶或是其它合適的空塑料瓶子,沿瓶口向下約2-3公分鉆兩個孔。在瓶子上部,把線從右邊的孔穿過去,再從第二孔穿回來,如下圖所示。用一塊膠帶將導線粘在兩孔所在的位置,以防止繞制線圈的時候滑動。
然后順時針繞制線圈,當繞制5圈的時候,做一個抽頭(見下圖)。繼續繞制,每5圈做一個抽頭,共40圈。在第40圈的位置再鉆兩個孔,留出10-20公分的導線后同上邊的孔一樣的鎖緊固定。
繞好的線圈如下圖所示

最簡單的礦石收音機制作方法
繞制線圈
二、架設天線

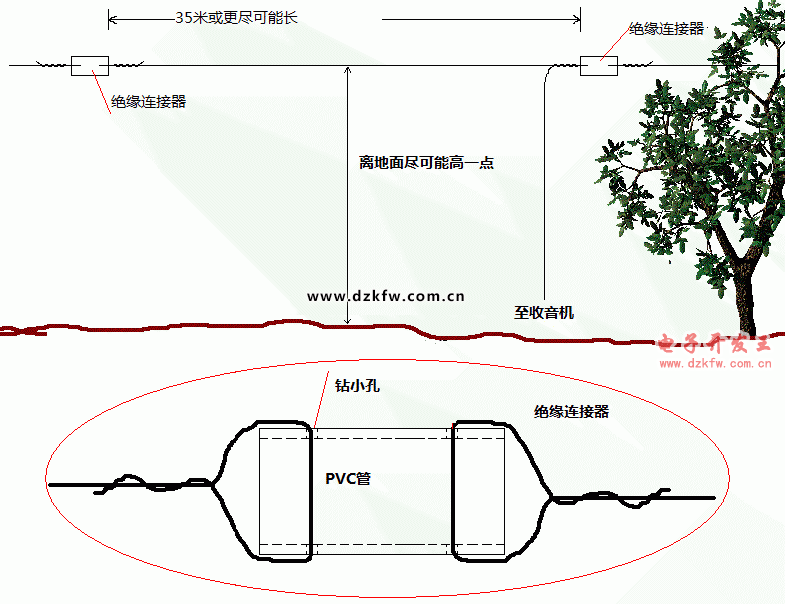

礦石收音機需要一個良好的天線和地面才能有好的收音效果。天線可以用任何導線,但架設的要盡可能高一點,盡可能的長一點。為了保證有一個好的效果,可以用絕緣連接器架設天線。需要注意的是,不要在雷雨天氣使用此天線,以免產生危險!

最簡單的礦石收音機制作方法
架設天線
地線可以通過連接水管或一根插入潮濕土壤內的金屬桿制成。
三、組裝

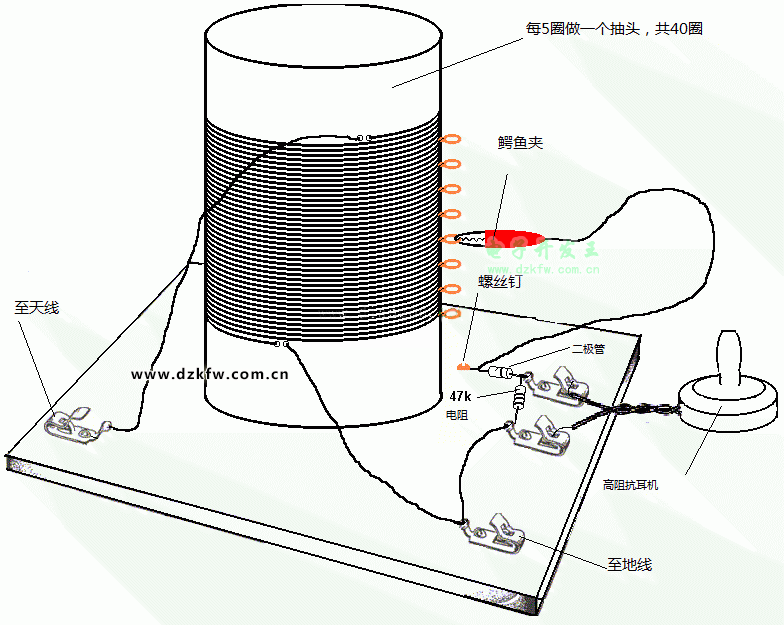

如下圖所示,將所有的部件連接起來,調節鱷魚夾在線圈上抽頭的位置。
運氣好的話,你應該可以直接聽到點什么啦……

礦石收音機連接圖
礦石收音機連接圖
