液晶電視邏輯板維修五個關鍵測試點

邏輯板的作用是把數字板送來的LVDS圖像數據輸入信號（輸入信號包含RGB數據信號、時鐘信號、控制信號三類信號）通過邏輯板處理后，轉換成能驅動液晶屏的LVDS信號，再直接送往液晶屏的LVDS接收芯片。通過處理移位寄存器存儲將圖像數據信號，時鐘信號轉換成屏能夠識別的控制信號，行列信號RSDS控制屏內的MOSFET管工作而控制液晶分子的扭曲度。驅動液晶屏顯示圖像。

液晶屏驅動板（邏輯板）損壞后常見的故障有黑屏、白屏、灰屏、噪波點、負像、 豎帶、圖像太亮或太暗等。
　　在實際檢修中，因時序控制芯片內部灌有程序，加之這類芯片購買難且不易更換，一般情況下對此電路不做元件級維修，對該板檢查的重點主要是TFT偏壓電路以及伽瑪校正電路，其關鍵測試點如下：
　　一、正常的供電電壓
　　邏輯板的供電電壓（俗稱上屏電壓）常見有+3.3V、+5V、+12V， 少數機為18V，這一電壓來自信號板，與一只保險電阻或貼片保險相連。只有該電壓正常，邏輯板才能正常工作。邏輯板供電電壓的測試點一般有一保險電阻相連。
　



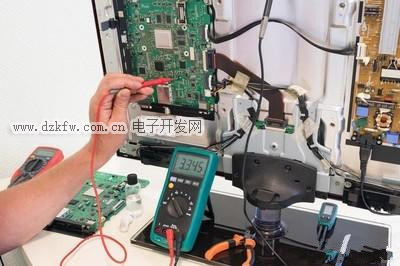

　　檢修時一般可通過測量邏輯板LVDS信號輸入端的直流電壓來大致判斷有無LVDS信號，正常值約在1V左右，當然具備示波器的、測試波形就更容易判斷信號的有無以及畸變等信息。
　　二、正確的VGH、VGL、VDD、VDA（或VCC）電壓不同型號的邏輯板的VGH、VGL、VDD、VDA電壓值各不相同，其中，VGH電壓通常在18V-27V之間，VGL電壓通常在負5.3V-6.3之間，VDD電壓一般在15V左右，VDA或VCC電壓一般為3.3V。 多數邏輯板均標有上述四個電壓測試點。VDD、或VCC電壓可能有多個值，一般通過測量TFT偏壓電路外圍電感或穩壓塊腳電壓來判斷。
　



　　LVDS信號格式有VESA格式和JEIDA格式兩種。一半靠近LVDS插座會有2只選擇LVDS格式的電阻，平根據屏的要求來選擇其阻值，使格式選擇端口的電壓與屏對應。一般由0V、3.3V、5V、和12V幾種。
　　三、正確的幁頻選擇電壓
　　檢修中注意部分液晶屏（如 奇美屏）設有幁頻選擇端口，以選擇液屏的顯示頻率是50HZ或是60HZ，以適應輸入信號的幁頻。如果該端口的選擇電壓錯誤、屏的顯示頻率和輸入信號的幁頻不相同，會出現無顯示的故障，請注意。



　　液晶屏維修高手：牢記邏輯板這五個關鍵測試點附加：在檢修中還要注意程序是否正確，也就是大家說的（屏參）數據是否與所用屏對應。
