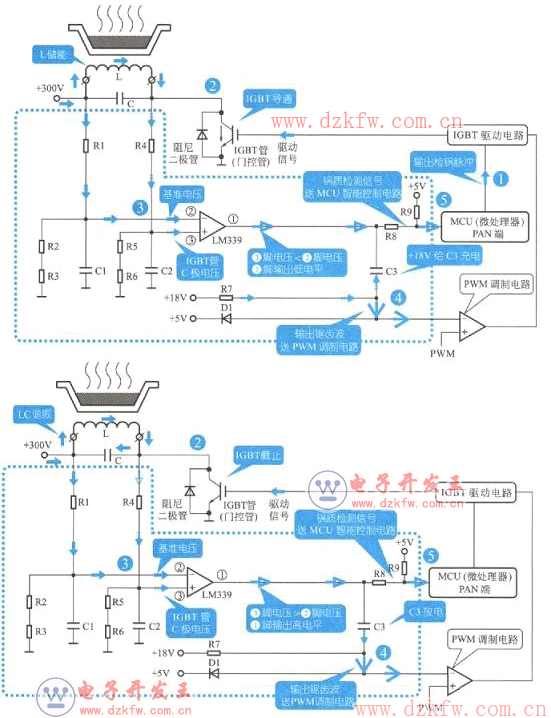

如下圖所示為電磁爐典型同步振蕩電路，該電路包含鍋質檢測功能，是電磁爐中最常用的一種電路形式。

　　1．電磁爐剛開始啟動加熱工作，MCU智能控制電路的PAN端輸出檢鍋脈沖，通過IGBT驅動電路送給功率輸出電路，作為起振信號，使功率輸出電路中的LC諧振電路進行工作。
　　
　　2．IGBT驅動電路控制IGBT管的導通、截止，并由爐盤線圈的輸入端和輸出端將工作電壓經分壓電阻送給同步振蕩電路。功率輸出電路工作在不同的狀態，同步振蕩電路就會輸出不同的信號。
　　
　　3．當IGBT管（門控管）處于導通狀態時，＋300V電壓經爐盤線圈L和IGBT管（門控管）形成回路，當IGBT管（門控管）截止時，爐盤線圈L的電流給高頻諧振電容充電，電路成高頻諧振狀態。爐盤線圈輸入端分壓送入電壓比較器的②腳，作為基準電壓；爐盤線圈輸出端（IGBT管C極）分壓送入電壓比較器的③腳，作為比較電壓。此時由于IGBT管（門控管）導通，因此②腳電壓小于③腳電壓，電壓比較器①腳輸出高電平。
　　
　　當IGBT管（門控管）處于截止狀態時。同樣是爐盤線圈輸入端分壓送入電壓比較器的②腳，作為基準電壓；爐盤線圈輸出端（IGBT管C極）分壓送入電壓比較器的③腳，作為比較電壓。但此時由于IGBT管（門控管）截止，爐盤線圈會產生反電動勢，電壓升高，因此②腳電壓大于③腳電壓，電壓比較器①腳輸出低電平。
　　
　　4．電壓比較器輸出高電平時，電容C3呈放電狀態，而當電壓比較器輸出低電平時，＋18V經過電阻R7給電容C3充電。這一充放電過程，就形成了鋸齒波，送給PWM調制電路。
　　
　　5．電壓比較器輸出的信號除了起到使驅動信號與LC諧振同步的目的以外，還可經過電阻R8送入MCU（微處理器）PAN端，形成鍋質檢測信號。
　　
　　如電磁爐使用的炊具符合要求，諧振時的能量就會被炊具吸收，則諧振時間就短，脈沖個數就少；如電磁爐使用的炊具不符合要求，炊具不能吸收諧振時輻射出的能量，由此就會造成諧振時間長，脈沖個數多。MCU（微處理器）PAN端就回根據輸入的脈沖個數來判斷電磁爐是否有炊具，以及炊具是否符合要求。
　　
　　通過對電磁爐電路圖紙的分析，發現很多電路都是由電壓比較器構成的，如下圖所示為四電壓比較器LM339和雙電壓比較器LM393的內部結構圖。

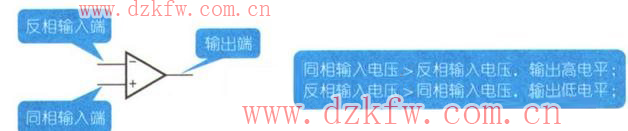

　　電壓比較器的工作原理如下圖所示，當正相輸入電壓高于反相輸入電壓時，輸出為高電平；當反相輸入電壓高于正相輸入電壓時，輸出為低電平。
