什么叫觸發器

　　施密特觸發電路（ 簡稱）是一種波形整形電路，當任何波形的信號進入電路時，輸出在正、負飽和之間跳動，產生方波或脈波輸出。不同于比較器，施密特觸發電路有兩個臨界電壓且形成一個滯后區，可以防止在滯后范圍內之噪聲干擾電路的正常工作。如遙控接收線路，傳感器輸入電路都會用到它整形。

　　施密特觸發器

　　一般比較器只有一個作比較的臨界電壓，若輸入端有噪聲來回多次穿越臨界電壓時，輸出端即受到干擾，其正負狀態產生不正常轉換，如圖1所示。

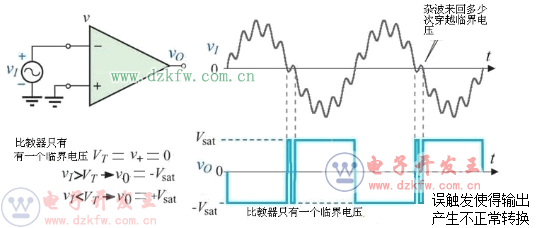

　　圖1 （a）反相比較器 （b）輸入輸出波形

　　施密特觸發器如圖2 所示，其輸出電壓經由R1 、R2 分壓后送回到運算放大器的非反相輸入端形成正反饋。因為正反饋會產生滯后（Hysteresis）現象，所以只要噪聲的大小在兩個臨界電壓（上臨界電壓及下臨界電壓）形成的滯后電壓范圍內，即可避免噪聲誤觸發電路，如表1 所示

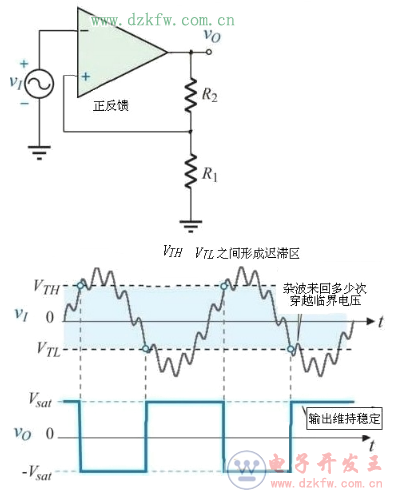

　　圖2 （a）反相斯密特觸發器 （b）輸入輸出波形

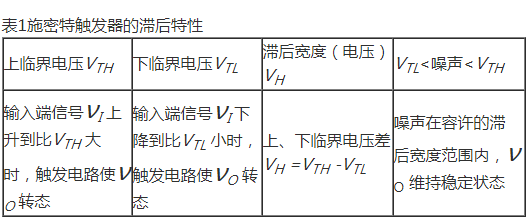

　　表1施密特觸發器的滯后特性

　　非反相施密特電路

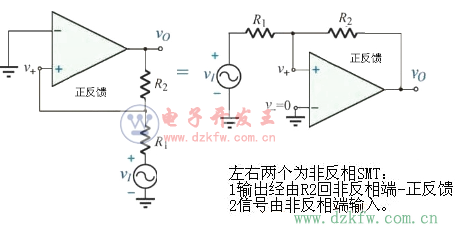

　　圖4 非反相史密特觸發器

　　非反相施密特電路的輸入信號與反饋信號均接至非反相輸入端，如圖4所示。

　　由重迭定理可得非反相端電壓

　　反相輸入端接地： ν- = 0，當ν+ = ν- = 0 時的輸入電壓即為臨界電壓。

　　將ν+ = 0 代入上式得

　　整理后得臨界電壓

　　當νo 為負飽和狀態時，可得上臨界電壓

　　當νo為正飽和狀態時，可得下臨界電壓，

　　VTH與VTL之間的電壓差為滯后電壓：

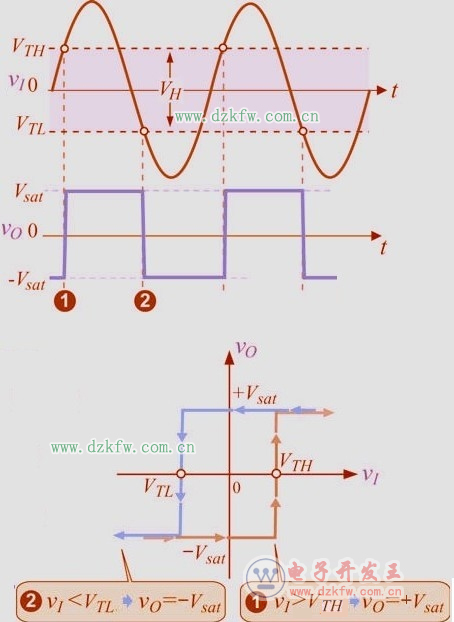

　　圖5 （a）計算機仿真圖 （b）轉換特性曲線

　　輸入、輸出波形與轉換特性曲線如圖5所示。

　　當輸入信號下降到小于下臨界電壓VTL 時，輸出信號由正狀態轉變為

　　負狀態：νo 《 VTL →νo = - Vsat

　　當輸入信號上升到大于上臨界電壓VTH 時，輸出信號由負狀態轉變為

　　正狀態： νo ＞ VTL →νo = + Vsat

　　輸出信號在正、負兩狀態之間轉變，輸出波形為方波。
