（2）查線路對照接線圖，看導線走線是否正確、安裝是否規范，在線槽內、插座內是否依舊按照左零右火規則走線；檢查導線與器件連接處是否規范、牢固，做到“三不一要”。
2.萬用表靜態檢測
（1）萬用表使用前準備
①　為了提高測試的精度和保證被測對象的安全，必須正確選擇合適的量程檔。一般測電阻時，要求指針在全刻度的20％—80％的范圍內，這樣測試精度才能滿足要求。
②　選好量程后，測量前應調零。即把兩表筆直接相碰(短路)，調整表盤—下面的零歐調整器 使指針正確指在0歐處。
③　測量較大電阻時，手不可同時接觸被測電阻的兩端，不然，人體電阻就會與被測電阻并聯，使測量結果不正確，測試值會大大減小。另外，要測電路上的電阻時，應將電路的電源切斷，不然不但測量結果不準確(相當再外接—個電壓)，還會使大電流通過微安表頭，把表頭燒壞。
④　使用完畢不要將量程開關放在歐姆檔上。為了保護微安表頭，以免下次開始測量時不慎燒壞表頭。測量完成后，應注意把量程開關撥在直流電壓或交流電壓的最大量程位置，千萬不要放在歐姆檔上，以防兩支表筆萬—短路時，將內部干電池全部耗盡。
（2）測短路
①　將萬用表置于R×10電阻檔，歐姆調零。
②　將萬用表的紅黑筆分別置于火線與零線的進線端，依次將漏電保護器、空氣開關置于閉合狀態，讀出電阻值應為無窮大或數百歐姆（白熾燈的非工作狀態電阻值），倘若此時電阻值近乎為零，則電路可能短路，需要排查；切換任一開關，電阻值也應在無窮大與數百歐姆值之間切換。（同學們，想一想為什么？）
（3）測開路
①　將萬用表置于R×1電阻檔，歐姆調零。
②　將萬用表的表筆一支置于火線進線端，另一支置于插座的火線端，依次將漏電保護器、插座線路的空氣開關置于閉合狀態，讀出電阻值應約等于零。如果測出的電阻較大，則有可能是某處接觸不良，需要排查；如果電阻為無窮大，則可能是斷路故障，需要排查。
③　將萬用表的表筆一支置于火線進線端，另一支置于燈座的火線端，依次將漏電保護器、照明線路的空氣開關置于閉合狀態，讀出電阻值應約等于零或無窮大，按下任一開關，電阻值應在零或無窮大之間切換。如果測出的電阻較大，則有可能是火線某處接觸不良，需要排查；如果無論開關處于什么狀態，電阻都為無窮大，則可能是斷路故障，需要排查。
④　將萬用表的表筆一支置于零線進線端，另一支置于插座的零線端，將漏電保護器置于閉合狀態，讀出電阻值應約等于零。如果測出的電阻較大，則有可能是零線某處接觸不良，需要排查；如果電阻為無窮大，則可能是斷路故障，需要排查。
⑤　將萬用表的表筆一支置于零線進線端，另一支置于燈座的零線端，將漏電保護器置于閉合狀態，讀出電阻值應約等于零。如果測出的電阻較大，則有可能是零線某處接觸不良，需要排查；如果電阻為無窮大，則可能是斷路故障，需要排查。
⑥　將萬用表的表筆一支置于地線進線端，另一支置于插座的地線端，讀出電阻值應約等于零。如果測出的電阻較大，則有可能是地線某處接觸不良，需要排查；如果電阻為無窮大，則可能是地線斷路故障，需要排查。
（4）測漏電
①　將萬用表置于R×10電阻檔，歐姆調零。
②　將萬用表的紅黑筆一支置于火線或零線的進線端，一支置于地線的進線端，則無論漏電保護器、空氣開關和開關置于什么狀態，電阻值都應該為無窮大。否則，則很可能有漏電故障，需要排查。
檢測項目操作主要現象記錄結論
測短路萬用表的紅黑筆分別置于火線與零線的進線端，依次合上漏電保護器、空氣開關1、空氣開關2此時電阻值為      歐姆，按下任一單級雙控開關，電阻值為         歐姆。
測開路萬用表筆分別置于火線進線端和插座的火線端，依次合上漏電保護器、空氣開關2此時電阻值為      歐姆
萬用表筆分別置于零線進線端和插座的零線端，合上漏電保護器此時電阻值為      歐姆
萬用表筆分別置于火線進線端和燈座的火線端，依次合上漏電保護器、空氣開關1此時電阻值為      歐姆
萬用表筆分別置于零線進線端和燈座的零線端，合上漏電保護器此時電阻值為      歐姆
萬用表筆分別置于地線進線端和插座的地線端，此時電阻值為      歐姆
測漏電萬用表的紅黑筆分別置于火線與地線的進線端，依次合上漏電保護器、空氣開關1、空氣開關2此時電阻值為      歐姆
萬用表的紅黑筆分別置于零線與地線的進線端，依次合上漏電保護器、空氣開關1、空氣開關2此時電阻值為      歐姆
注：空氣開關1為照明線路分?jǐn)嗥鳎�空氣開關2為插座線路分?jǐn)嗥?BR>二、通電試驗
1.通電前準備
（1）通電前應完成電路的靜態檢測。
（2）通電前漏電保護器、各空氣開關應處于斷開狀態。
（3）通電前應安裝上白熾燈。
（4）通電前網孔板必須清理干凈，不允許留下工具及多余的電線。
2.通電
（1）依次合上漏電保護器、空氣開關1、空氣開關2。
（2）觀察白熾燈是否已亮，若不亮，則按下任一單極雙控開關。
（3）利用測電筆正確測量插座右孔，看是否帶電。
（4）通電前網孔板必須清理干凈，不允許留下工具及多余的電線。
操作步驟觀察內容現象結論
依次合上漏電保護器、空氣開關1、空氣開關2觀察白熾燈是否已亮，若不亮，則按下任一單極雙控開關
電燈發光時，電表轉動情況測電筆測插座，是否有電在上述基礎上按下任一單極雙控開關電燈發光情況電表轉動情況測電筆測插座，是否有電斷開空氣開關1電燈發光情況電表轉動情況測電筆測插座，是否有電斷開空氣開關2電燈發光情況電表轉動情況測電筆測插座，是否有電合上全部空開后斷開漏電保護器電燈發光情況電表轉動情況測電筆測插座，是否有電
三、故障檢測
1.         白熾燈不亮故障檢測
1)        檢測思路
    白熾燈不亮且漏保不跳應該首先想到是斷路故障，所以應該按照火線、零線兩條線來檢測。
2)        檢測方法

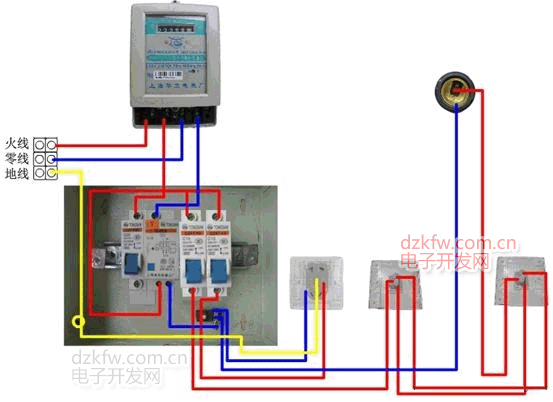

    逐段檢測，縮小范圍。斷開電源，分零線、火線兩條線路測量。在零線檢測時可以將萬用表調整至R×1歐姆檔，然后一支表筆搭在零線輸入端，一支筆先搭接在下圖中的1點，如電阻較小，則零線正常；如電阻極大，則繼續測量2、3、4、5、6點，直至電阻較小為止。此時電路故障被縮小在兩點之間，如測量至4點時電阻變得很小，就可以確定故障在4、5兩點之間。檢測火線的故障也是近乎如此，只是漏保及空開需處于閉合狀態，必要時開關盒也需要打開，并且要做出切換動作。
2.         插座不供電故障檢測
1)        檢測思路
    插座不帶電應該首先想到是斷路故障，所以應該按照火線、零線兩條線來檢測。
2)        檢測方法
    逐段檢測，縮小范圍。方法與白熾燈故障相似。
3.         漏電保護器自行跳斷
1)        檢測思路
    漏電保護器自行跳斷應該想到是有可能是短路故障，也有可能是漏電故障，所以應該按照短路、漏電兩條線來檢測。
2)        檢測方法


①　漏電故障檢測
     也是采用逐段檢測，縮小范圍。斷開電源，合上漏保、兩個空開，將萬用表調整至R×1歐姆檔，然后一支表筆搭在地線輸入端，一支筆搭接火線輸入端，若電阻不為無窮大，則電路可能漏電，首先斷開漏保，如果此時電阻依舊不為無窮大，那么故障應在線路進入漏保前應在此范圍內檢查排除；如果為無窮大，則斷開照明電路空氣開關，若電阻不為無窮大，則漏電可能出現在插座回路中，可通過斷開插座回路空開來檢驗；如果此時電阻為無窮大，那么故障應在照明回路部分，應在此范圍內檢查排除。
②　短路故障檢測
也是采用逐段檢測，縮小范圍。斷開電源，合上漏保、兩個空開，將萬用表調整至R×1歐姆檔，然后一支表筆搭在零線輸入端，一支筆搭接火線輸入端，其余動作和測漏電故障類似。
