變頻器電路 變頻器輸出部分的每個逆變管兩端,各自反向并聯一個二極管有什么作用?

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2020-10-30
變頻器輸出部分的每個逆變管兩端,各自反向并聯一個二極管有什么作用?

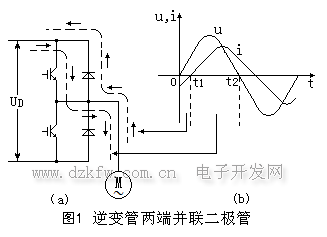

    逆變電路的每個逆變管兩端,都要反向并聯一個二極管,如圖1(a)所示。其作用描述如下:異步電動機的定子電路是感性電路,其電流的變化滯后于電壓,如圖1(b)所示。圖中:
    0~t1時間段,電流i與電壓u的方向相反,是繞組的自感電動勢克服電源電壓在作功(磁場作功)。這時的電流將通過反并聯二極管流向直流回路。
    t1~t2時間段:電流i與電壓u的方向相同,是電源電壓克服繞組的自感電動勢在作功(電源作功)。這時的電流是通過逆變管流向電動機的。
    如果沒有反向并聯的二極管,則因為逆變管只能單方向導通,繞組的磁場無法與電源(變頻器中的直流電路)交換能量,電路的工作將發生畸變。
