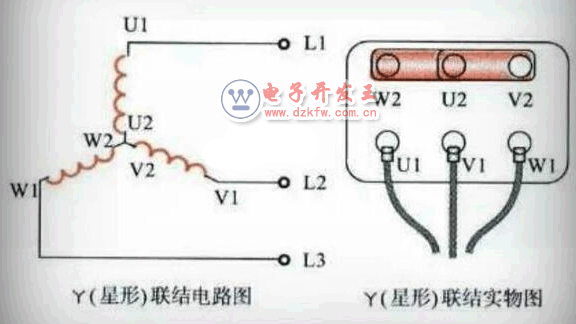

星形接法的三相交流異步電動機都屬于4.0KW的比較小的額定功率電動機，其內部的接線端子已經將其接長星形接法了，見下圖所示。


     ■這種結構的三相電動機U1~U2為一個線圈繞組；V1~V2為第二個線圈繞組；W1~W2為第三個線圈繞組。它們?nèi)齻�(gè)線圈繞組的U1、V1、W1正常情況下都是作為電動機的引入接線端子；而U2、V2、W2一般都是將其用短接片連接在一起。這樣三個線圈繞組每組承受的電壓為相電壓220V；而U1、V1、W1它們之間每?jī)蓚�(gè)線圈繞組所承受的電壓為線電壓380V。

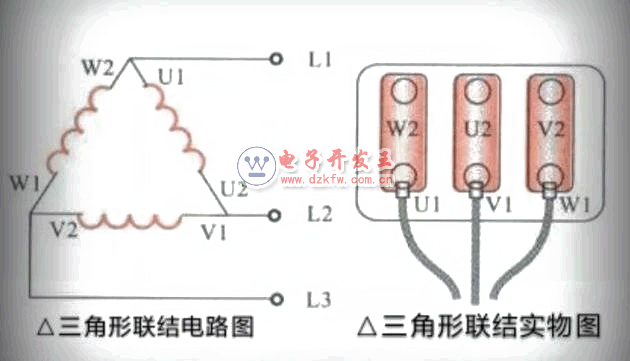

     ■對于三相交流電動機4.0KW以上的，其都是采用三角形連接形式，見下圖所示。


     ■這種結構的電動機為了降壓?jiǎn)��?dòng)，則需要將其六根引出分別；U1~U2、V1~V2、W1~W2。即使是平常不用變頻器或軟啟動器啟動時，它們之間的關系為頭尾連接，這樣每個繞組線圈接在三相電源中，它們每個繞組線圈承受的電源電壓為線電壓380V。
     ■按照提問者所說的在不改變星三角的情況下，直接接線估計提問者不懂得三相交流電動機的內部結構及工作原理。

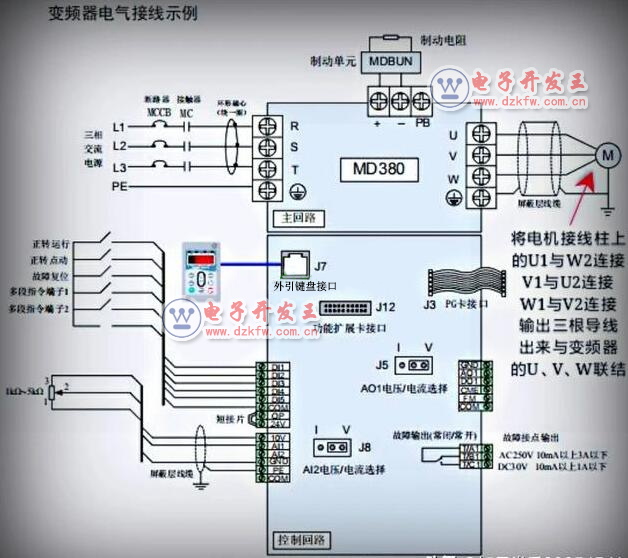

     ■如果采用變頻器接線需要按照下圖所示。


     ■此時，需要將電動機的內部的接線柱按照U1與W2連接；V1與U2連接；W1與V2 連接在一起。這樣輸出三根引線接在變頻器的輸出端子的U、V、W連接起來即可運轉起來。
     ■變頻器具有軟啟動功能，這樣變頻器與電動機駁接需要在許多功能碼進行設置，才能夠達到正常運轉的效果。
