使用PLC采用計數器對電動機進行起動停止,單按鈕啟停

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-07-31

1.單按鈕控制電動機起動停止,plc單按鈕啟停控制。

① 采用計數器對電動機進行起動停止控制,控制電路只需用一個按鈕(X0。當按下按鈕X0時,經M0常閉接點使計數器CO的線圈得電計數,計數值為1且等于設定值1,Co的接點動作,Y0線圈得電,控制電動機起動,第一個掃描周期盡管Y0接點閉合,但M0常閉接點斷開,C0不會復位,按鈕X0松開時,Y0繼續得電。

② 當?shù)谝淮伟聪掳粹oX0時,CO線圈得電,但已達到設定值,所以不再計數,計數值仍為1,由于Y0接點閉合,CO復位,CO的接點斷開,YO線圈失電,電動機停止。第二個掃描周期M0常閉接點斷開,CO線圈不會得電,按鈕X0松開時,Y0仍不得電。如下圖:

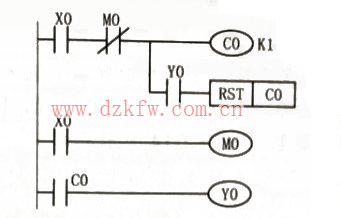

plc單按鈕啟停控制梯形圖

使用PLC采用計數器對電動機進行起動停止

2.用PLUC控制一個圓盤

① 圓盤的旋轉由電動機控制,要求按下起動按鈕后每轉1圈后停3s,轉5圈后停止。

② 圓盤用一個限位開關檢測旋轉圈數,控制梯形圖如下圖所示。控制原理如下:圓盤在初始狀態下若在限位開關X1壓下時按下起動按鈕X0,YO線圈得電并自鎖,圓盤旋轉,限位開關X1復位。計數器CO復位為0,M1得電自鎖,將定時器T0接入電路。

③ 圓盤旋轉,當碰塊碰到并壓下限位開關X1時,X1常閉接點斷開YO線圈解除自鎖,圓盤停轉,X1常開接點閉合,M0線圈得電,其作用是在第二個掃描周期MO常開接點閉合,為下一次旋轉做好準備。計數器CO計數一次。定時器TO得電,延時3s發出一個脈沖,使Y0線圈再次得電并自鎖,圓盤旋轉。圓盤每轉一圈計數一次,當計數值為5時,計數器C0常閉接點斷開Y0線圈,全部過程結束。

④圖中M1用于起動后將定時器T0接入,以防止在原位X1接點閉合時自動延時起動。

3.下面介紹高速計數器的使用方法。

(1)一相一計數輸入高速計數器。

①一相一計數輸入高速計數器的編號為C235~C245,共有11點,它們的計數方式及觸點動作與普通32位計數器相同。作加計數時,當計數值達到設定值時,觸點動作并保持;作減計數時,小于設定值則復位。其計數方式取決于對應的特殊輔助繼電器M8235~M8245。

②圖下所示為一相一計數輸入高速計數器。圖下中的C235只有一個計數輸入X0,當X12閉合時M8235得電,C235為減計數方式,反之為加計數方式。當X12閉合時,C235對計數輸入X0的脈沖進行計數,和32位內部計數器一樣,在加計數方式下,當計數值大于等于設定值時,C235接點動作。當X11閉合時,C235復位。

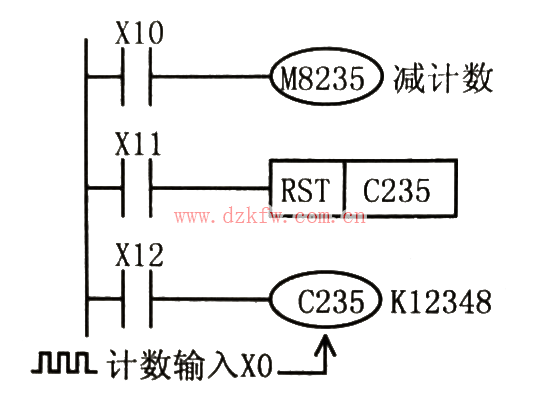

一相一計數輸入高速計數器梯形圖實例

Tags:單按鈕啟停,plc,計數器
