PLC梯形圖分頻程序,plc二分頻電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-04-05

在許多控制場合,需要對信號進行分頻。下面以如圖所示的二分頻程序為例來說明plc是如何來實現分頻的。

PLC梯形圖分頻程序,二分頻電路

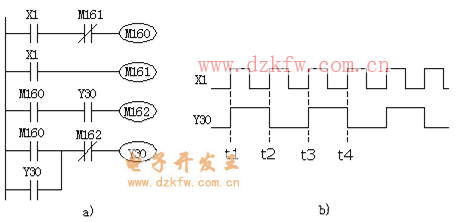

圖1  二分頻程序

a)梯形圖      b)時序圖

圖中,Y30產生的脈沖信號是X1脈沖信號的二分頻。圖1b中用了三個輔助繼電器M160、M161和M162。當輸入X1在t1時刻接通(ON),M160產生脈寬為一個掃描周期的單脈沖,Y30線圈在此之前并未得電,其對應的常開觸點處于斷開狀態,因此執行至第3行程序時,盡管M160得電,但M162仍不得電,M162的常閉觸點處于閉合狀態。執行至第4行,Y30得電(ON)并自鎖。此后,多次循環掃描執行這部分程序,但由于M160僅接通一個掃描周期,M162不可能得電。由于Y30已接通,對應的常開觸點閉合,為M162的得電做好了準備。

等到t2時刻,輸入X1再次接通(ON),M160上再次產生單脈沖。此時在執行第3行時,M162條件滿足得電,M162對應的常閉觸點斷開。執行第4行程序時,Y30線圈失電(OFF)。之后雖然X1繼續存在,由于M160是單脈沖信號,雖多次掃描執行第4行程序,Y30也不可能得電。在t3時刻,X1第三次ON,M160上又產生單脈沖,輸出Y30再次接通(ON)。t4時刻,Y30再次失電(OFF),循環往復。這樣Y30正好是X1脈沖信號的二分頻。由于每當出現X1(控制信號)時就將Y30的狀態翻轉(ON/0FF/ON/0FF),這種邏輯關系也可用作觸發器。

Tags:二分頻電路,分頻程序,plc
