為什么有的plc輸出端要接220v繼電器？這個問題，和小繼電器要先用自己的觸點驅動大接觸器線圈，再利用接觸器的觸點帶動負載是一個道理的，簡單來說，是plc內部輸出的觸點容量太小，而工業上很多場合需要帶動電壓高而且電流大的負載，外置一個繼電器，起到“放大容量”的作用。

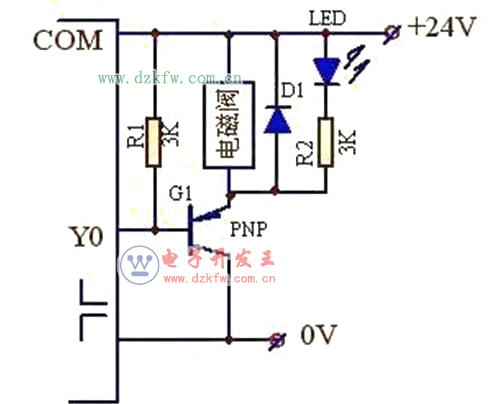

1、PLC是一個邏輯運算控制器，里邊用單片機通過軟件的方式模擬實現了傳統的繼電器電路控制，輸出一般是開關量I/O端口（也有模擬量，模擬量可以視為多個連續的開關量來理解），可以擴展成小繼電器輸出和晶體管輸出兩種形式，繼電器輸出，里邊真的是一個小繼電器觸點輸出，容量是2A，耐壓是交流250伏；而晶體管輸出，比如常見的OC輸出，容量才0.5安，耐壓是直流30伏。


2、不管是繼電器輸出，還是晶體管輸出，輸出觸點的容量都是非常小的，簡單拿來控制一些電磁閥之類是可以，也可以拿來啟動一些變頻器之類的電路，但是如果想拿來直接控制加熱回路這些大功率，當然遠遠是不足的。為了解決這個容量不足問題，所以需要利用一個大點的繼電器或者接觸器來放大輸出容量使用。

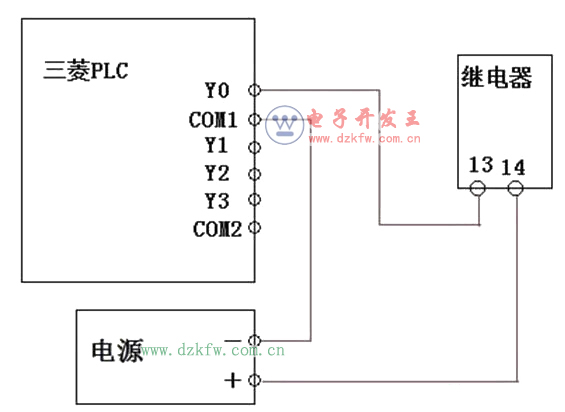

3、工業上用電，一般是三相四線制，三條相線和一條零線，零線基本上都短接到大地上了，機器外殼也都接地了，所以只要有一條火線到的地方，就地取電柜或者機器外殼的地線就可以當做零線使用了，這樣控制電壓，基本上都是220伏的，因此220伏線圈的繼電器在控制系統上使用非常廣泛，這樣PLC的弱電產品要驅動其他220伏或者380伏負載，往往通過這個220伏繼電器來完成。
4、PLC的電源，一般都是220伏或者24伏，而即使是24伏這種類型的，也需要工廠配電柜的220伏來供給，通過開關電源之類的來完成，考慮到PLC是“弱”信號，可以理解成工業的一個小電腦，容易受到工業上強電流高電壓負載的干擾，所以PLC的地和強電負載的地往往要分開，通過繼電器來驅動負載，觸點是無源的，能起到很好的隔離作用，這樣負載這邊的諧波影響不到PLC，PLC本身也不容易受到負載的傷害。
5、PLC本身體積小，不可能把大點的繼電器集成到電路板上，這樣對PLC廠家而言，能夠把精力放到電路板和軟件研發上，而不是帶負載容量的考慮上，畢竟術有專攻，每個領域都有自己的長處，大容量的問題，給接觸器廠家來考慮就好了，而加這個繼電器，對于一般的電工而言，也是非常簡單容易的，而且繼電器是易損件，壞了現場也方便電工更換，如果裝到里邊，壞了換起來非常麻煩。
