自WinCC V7.2版本起，軟件新增加了 "SIMATIC S7-1200, S7-1500 Channel"通道,用于WinCC與 S7-1200/S7-1500 plc之間的通信。此驅動只支持以太網通訊，使用 TCP/IP 協議。文檔示例的軟/硬件環境硬件：WinCC項目運行的電腦自帶普通以太網卡、CPU 1214C軟件：WinCC V7.2 Upd6、Simatic NET V8.2 SP1、Step7 V13（用于組態S7-1200）
1.設置PLC通訊參數以及DB塊屬性設置
在Step7 V13組態軟件中打開S7-1200項目，關于PLC硬件組態步驟在此不詳述。
注意，如果您使用固件版本為 V4.0 以上的 S7-1200 CPU，則需要如下額外設置，才能保證通信正常。

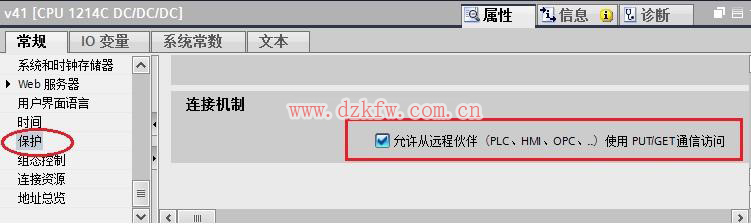

請點開 CPU 的設備組態，"屬性->常規->保護"里"連接機制"一項需要勾選"允許從遠程伙伴（PLChmiOPC...)使用 PUT/GET 通信訪問"，如下圖所示：

使用 PUT/GET 通信訪問

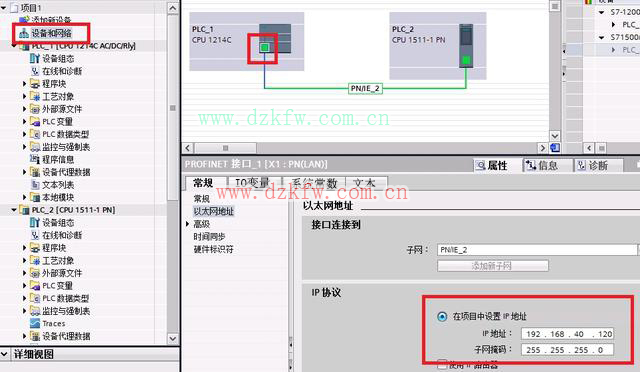

在樹形菜單中打開"設備和網絡"，打開網絡視圖點擊CPU 1214C 通訊端口，在"屬性"界面中設置通訊參數，在"子網"列表中可把接口連接到某一子網，設置 "IP地址"和"子網掩碼"參數。簡單通訊情況下，可以不用啟用IP路由器，如圖 1. 所示。

圖 1. S7-1200通訊參數

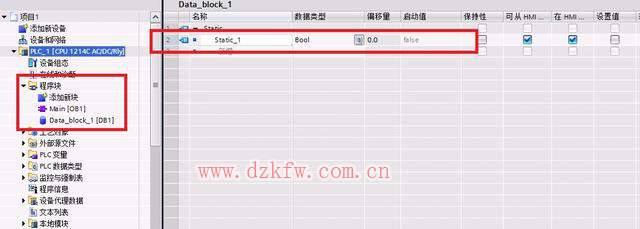

打開項目中"程序塊"，創建DB塊，創建數據，如圖2.所示。

圖 2. 創建DB塊

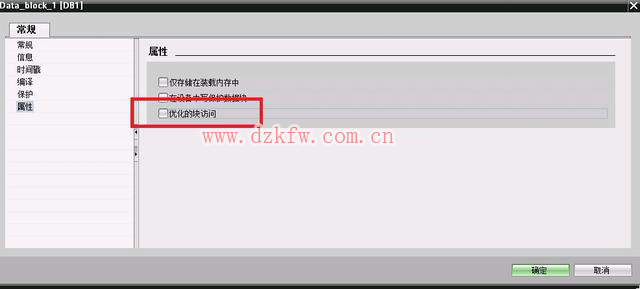

注意：WinCC需要讀寫的DB塊，不能使用符號尋址，只能使用絕對尋址。所建的DB塊屬性中需要取消"優化的塊訪問"，如圖3. 所示。

圖3. DB塊屬性
編寫相應的PLC程序，下載到實際硬件。
2. WinCC添加新驅動

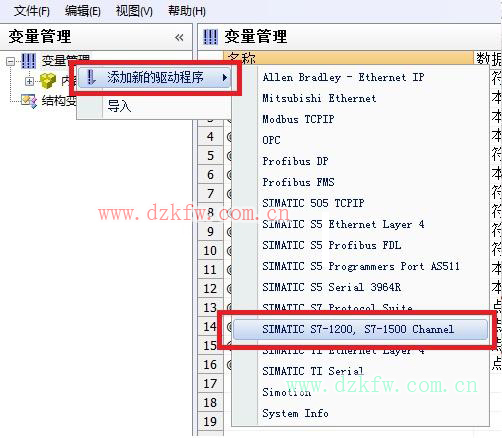

在WinCC項目中可添加此驅動，如圖4. 所示，打開變量管理界面，選擇"變量管理"點擊鼠標右鍵，選擇"添加新的驅動程序"，在驅動列表中選擇"SIMATIC S7-1200, S7-1500 Channel"驅動。

圖 4. 添加驅動
3. 電腦網卡參數設置

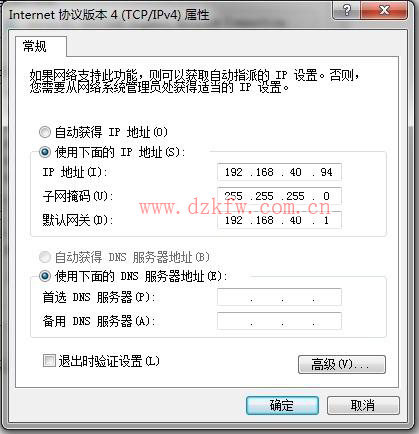

在操作系統網絡連接中設置此網卡的IP地址以及子網掩碼，在此例中，IP地址和PLC的IP地址在同一樣網段中，子網掩碼一致，如圖5.所示。

圖5.網卡參數

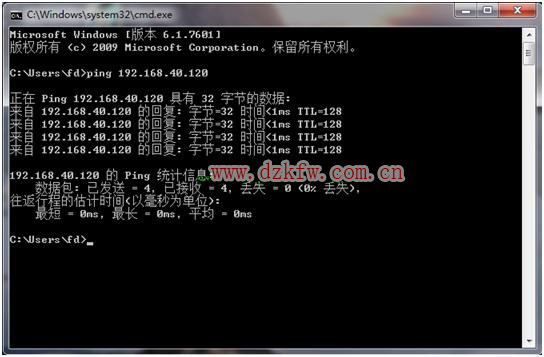

在PLC和電腦之間接入以太網通訊電纜，測試電腦與PLC之間物理連接是否正常。（diangon.com版權所有）選擇操作系統左下角"開始"菜單，在最下一行運行欄中輸入"CMD"命令，然后敲回車進入DOS命令界面。在界面中輸入ping命令，格式：ping 回車。如果物理連接正常如圖6. 所示；如果顯示超時或者硬件故障，請檢查IP地址設置、網卡驅動以及物理網線。

圖6.測試物理連接
4 設置PG/PC接口

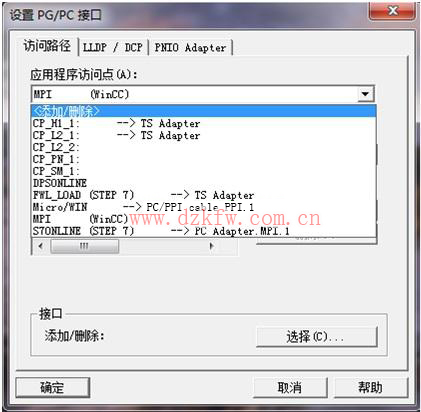

打開電腦的控制面板，選擇"設置 PG/PC 接口"選項，在界面中點擊"應用程序訪問點"下拉列表，選擇<添加/刪除>，如圖7.所示。

圖7. 設置PG/PC 接口

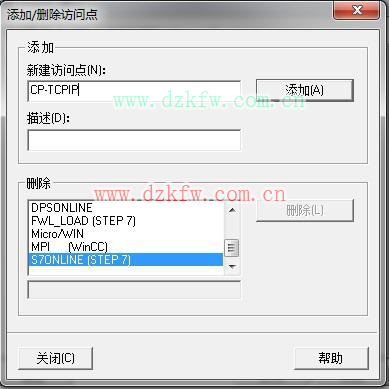

在彈出框中"新建訪問點"填寫"CP-TCPIP"，點擊"添加"按鈕添加訪問點，如圖8.所示，完成后關閉對話框。

圖8.新建訪問點

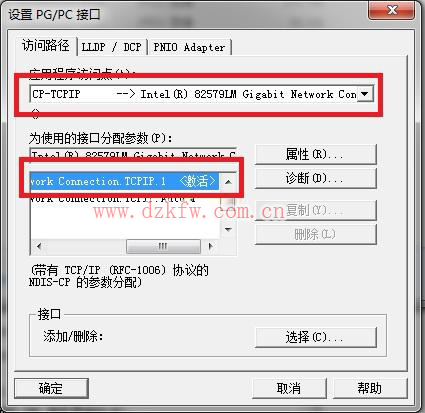

返回"設置 PG/PC 接口"界面，"應用程序訪問點"選擇"CP-TCPIP"，"為使用的接口分配參數"選擇普通以太網卡的TCPIP協議，如圖9.所示，完成后點擊"確定"退出。

圖9.設置訪問點
5 WinCC 軟件設置

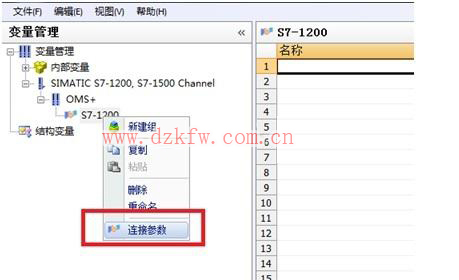

鼠標右鍵"SIMATIC S7-1200, S7-1500 Channel"驅動下"OMS+"選項，選擇"新建連接"新建與S7-1200 PLC的連接。右鍵選擇連接名稱，選擇"連接參數"，如圖10.所示。

圖10.新建連接

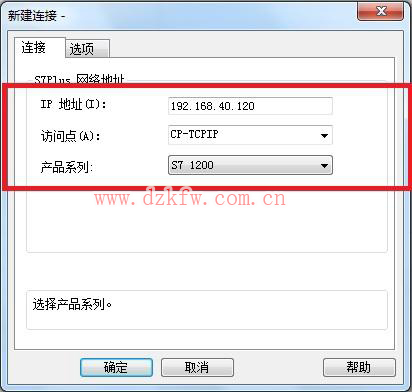

連接參數中，"IP地址"填寫PLC通訊端口的IP地址，"訪問點"填寫"設置 PG/PC接口"中設置的訪問點，"產品系列"填寫" S7 1200"，如圖11.所示。

圖11.連接參數

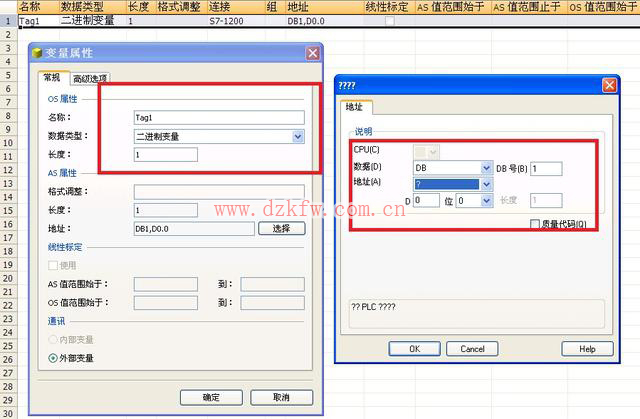

在新建的連接列表中，創建對應的變量，如圖12.所示。

圖 12. 創建變量
6 通訊診斷
項目激活后，在變量管理界面可以直接觀察到通訊是否建立，綠勾表示通訊建立，如圖13.所示。通訊建立后在變量管理中組態相對應的變量。

圖13. 變量管理診斷
