這個程序是2分頻電路，現按你的要求將掃描周期及分析程序講一下：

一、掃描周期：

  plc 運行是從編寫的程序的第一條編程語句的第一個指令開始，按編程順序從頭到尾逐個逐條進行詢問判斷，每個程序語句如判斷結果=1，則使輸出為1或置位或復位等，否則輸出不變。一直詢問判斷到程序的最后一個語句。這個從頭到尾的詢問判斷過程，稱之為一個掃描周期。接著PLC會第二次從程序的第一個語句進行從頭到尾逐個逐條進行詢問判斷，即為第二掃明周期。。。PLC運行過程就是不斷的一次又一次的從頭到尾的詢問判斷每一個指令，即循環掃描。

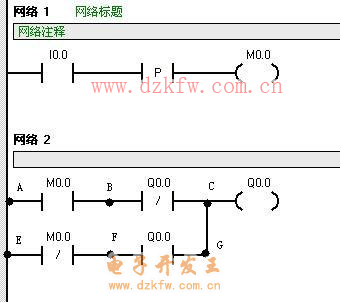

     現以你編寫的程序為例：整個程序只有2個網絡，運行時是從網絡1的 I0.0的常開觸點開始詢問判斷，接著是前沿┤P├....一直到網絡2的Q0.0輸出線圈為止，為一個掃描周期。接著又重復從網絡1的 I0.0的常開觸點開始詢問判斷，進行第二次掃描。。。

    下面具體分析未按按鈕與按下按鈕時程序的運行狀態：

  1、未按按鈕時，掃描從網絡1的I0.0開始詢問判斷：由于此時未按按鈕，即 I0.0=0，能流不能通過該支路，即不會產生I0.0=1的前沿，故判斷結果其輸出M0.0=0。網絡1詢問判斷完后，進入網絡2的詢問判斷：先判斷AC支路，此時M0.0的常開觸點斷開、而Q0.0常閉觸點閉合，二者相與的結果=0，能流不能通過該支路，接著再判斷EG支路，M0.0的常閉觸點閉合、而Q0.0常開觸點斷開，二者相與的結果也=0，能流也不能通過該支路，故輸出線圈Q0.0=0。接著程序又從網絡1的I0.0開始詢問判斷。。。其程序始終保持M0.0=0、Q0.0=0狀態不變。

1、 當第一次按下鈕：掃描又從網絡1開始詢問判斷I0.0時，因I0.0此時由0

↑1 ，故產生上跳前沿（P），此支路通導，判斷結果使輸出線圈M0.0=1，進入網絡2的詢問判斷：先判斷AC支路，此時M0.0的常開觸點閉合、而Q0.0常閉觸點閉合，二者相與的結果=1，能流能通過該支路，接著再判斷EG支路，M0.0的常閉觸點斷開、Q0.0常開觸點斷開，二者相與的結果=0，能流也不能通過該支路，這2個支路為并聯，能流仍可流入輸出線圈，故輸出線圈Q0.0=1。接著程序又從網絡1開始進行第二次掃描判斷：此時I0.0=1，但其由0↑1的上調過程已結束，即此支路不同，判斷結果M0.0=0。進入網絡2的詢問判斷：先判斷AC支路，此時M0.0的常開觸點斷開、而Q0.0常閉觸點斷開，二者相與的結果=0，再判斷EG支路，M0.0的常閉觸點閉合、Q0.0常開觸點閉合，二者相與的結果=1，故判斷結果，能流可以通過EG支路流入線圈，故輸出線圈Q0.0 =1。。。以后的各次掃描，包括按鈕抬起，只要沒有再次按鈕，判斷結果與第二次掃描結果一樣，即輸出線圈Q0.0保持=1狀態

3、當第二次按下鈕：掃描又從網絡1開始詢問判斷I0.0時，因I0.0此時由0↑1 ，故產生上跳前沿（P），此支路通導，判斷結果使輸出線圈M0.0=1，進入網絡2的詢問判斷：先判斷AC支路，此時M0.0的常開觸點閉合、而Q0.0常閉觸點斷開，二者相與的結果=0，能流能通過該支路，接著再判斷EG支路，M0.0的常閉觸點斷開、Q0.0常開觸點閉合，二者相與的結果=0，即能流不能通過這2支路，流入線圈，故輸出線圈Q0.0=0。接著程序又從網絡1開始進行第二次掃描判斷：此時I0.0=1，但其由0↑1的上調過程已結束，即此支路不同，判斷結果M0.0=0。進入網絡2的詢問判斷：先判斷AC支路，此時M0.0的常開觸點斷開、而Q0.0常閉觸點閉合，二者相與的結果=0，再判斷EG支路，M0.0的常閉觸點閉合、Q0.0常開觸點斷開，二者相與的結果=0，故判斷結果能流不能通過線圈，即Q0.0=0。程序回復初始狀態，

    當第三次按按鈕，其輸出同第一次按鈕輸出。即Q0.0=1，當第四次按按鈕，其輸出同第二次按鈕輸出。即Q0.0=0。。即每按一次按鈕，其輸出Q0.0將改變一次輸出狀態。

從上述程序分析可見，它與分析電路一樣：對一個串聯支路必須每個串聯觸點皆閉合，

此支路通導。對于并聯之路，必須先一路一路判斷各并聯支路是否通到，最后再判斷輸出。只要有一路通導，其輸出就導通。這就是逐條分析程序的原則。

   如想作二分頻輸出電路，還可用如下幾種方法：

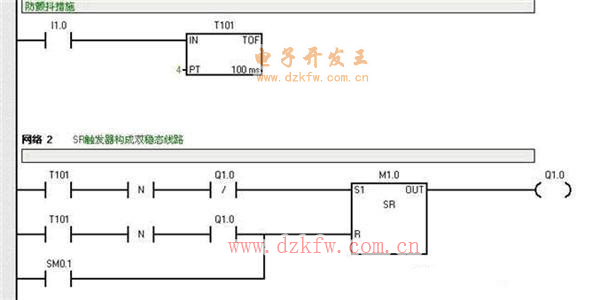

1、用SR觸發器組成雙穩態電路，即每按一次按鈕，其輸出狀態將改變一次輸出狀態，見下圖：

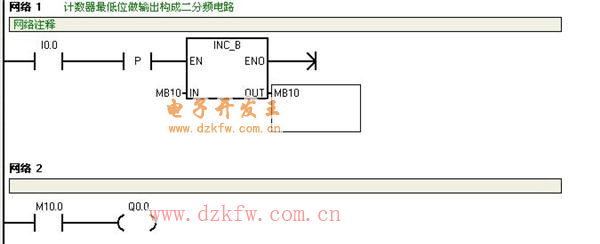

2、用I0.0=1的前沿對一字節存儲器（MB10）進行加1計數，將M10.0送入Q0.0，其Q0.0的輸出數，即為按鈕（I0.0）按下次數的二分頻。見下圖：
