PLC開關量輸入模塊

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-10-02

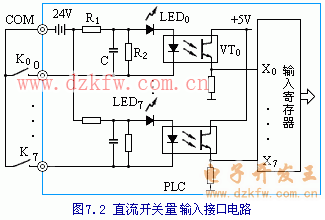

  plc的輸入信號多為開關量信號,分直流和交流開關量輸入信號兩種,各種開關量輸入接口的基本結構大同小異。圖7.2所示電路是一種直流開關量的輸入接口電路。

  圖中所示為8點輸入接口電路,0~7為8個輸入接線端子,COM為輸入公共端,24V直流電源為PLC內部專供輸入接口用的電源,K0~K7為現場外接的開關。內部電路中R1為限流電阻,R2和C構成濾波電路,可濾掉輸入信號的高頻抖動,保證光電隔離器工作的可靠性。發光二級管LED0為輸入狀態指標燈。例如:當輸入開關K0閉合時,經R1、二極管LED0和VT0構成通路,輸入指示燈LED0亮,同時光電耦合器VT0飽和導通,X0輸出高電平。K0打開時,電路不通,LED0不亮,VT0不導通,X0=0,無信號輸入到CPU。

  交流開關量輸入接口電路與直流開關量接口電路的主要區別是,前者要由現場提供交流電壓(AC200~240V),輸入的交流信號經整流后得到直流,再去驅動光電耦合器。
PLC開關量輸入模塊電路原理圖

Tags:開關量,PLC
