仿聲電子驅鼠器發出洪亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。

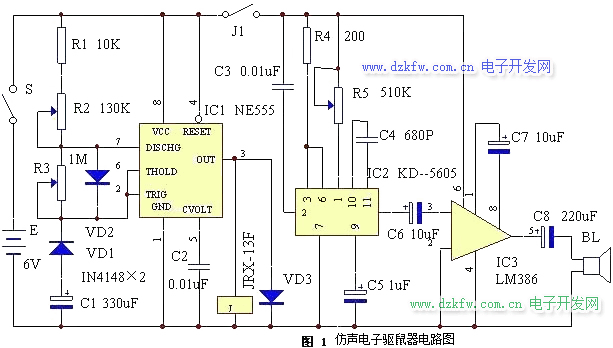

仿聲電子驅鼠器電路圖

電路工作原理：見圖 由于是電子裝置，貓叫聲可大可小，可快可慢，間隔時間可長可短，且電路結構簡單、成本低廉，適合電子愛好者自制用于家庭。
電路工作原理見圖。由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555及其外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器，其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD－5605擔任，利用存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386，它的特點是外圍元件極少，電壓范圍寬，失真度小，裝配簡單。

合上電源開關S，IC1便通電工作，在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時，繼電器J勵磁吸合，其常開觸點J1接通，使后級電路獲得電源而工作，發生貓叫聲，每觸發一次IC2，就有一聲貓叫輸出，經IC3功率放大后，推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。

元器件清單見下表：

R1 電阻 10K ,R2 微調電阻 130K ,R3 微調電阻 1M ,R4 電阻 200Ω ,R5 微調電阻 510K ,C1 電解電容 330u/16V ,C2、C3 滌綸電容 0.01u ,C4 瓷片電容 680P ,C5 電解電容 1u/16V ,C6、C7 電解電容 10u/16V ,C8 電解電容 220u/16V , VD1、VD2 開關二極管 IN4148 , VD3 整流二極管 IN4001 , IC1 時基IC NE555、uA555、LM555、5G1555 ,IC2 貓叫聲語音IC KD－5605 ,IC3 音頻放大IC LM386 ,J 電磁繼電器 JRX-13F ,S 開關, BL 揚聲器。

調試：

電路焊接完畢，檢查無誤，便可通電調試。主要是調整間隔貓叫時間，調節R2，使間隔時間為1－3分鐘為宜。調節IC2①腳上的可調電阻R5，還可以使貓叫聲變調，使其發生恐怖的叫聲。其它電路只要焊接無誤，幾乎不用調試即可正常工作。

電路調好后，晚上將其置于老鼠經常出入的地方，可明顯減少鼠害。

使用注意事項
1.避免產品遭到淋雨濺水或烘烤，勿置于容易遭雨淋日曬的窗戶旁邊，避免產品內部電路短路或銹蝕而縮短使用壽命。

2.離地至少三十公分，請勿將本產品直接置放于地上，避免地氣滲透機器內部使零件銹蝕致影響使用壽命。

3.大約一星期左右產品驅鼠逐漸顯現，小動物似乎增加了，這是正常現象，代表它們因受不了超音波干擾，正在逐步搬離。

4.老鼠等哺乳類動物有宿居性，遭受超聲波干擾有可能不會馬上搬離，而是暫時跑到聽不到超聲波噪音的別處躲藏，在肚子餓時跑出覓食；所以根絕之道在長期持續開啟，并杜絕它逃到別的房間暫時躲藏的機會（在其它房間亦都裝設或平時即將各房門關閉）；約4－6星期內老鼠等哺乳動物將全數被迫搬離。老鼠等害蟲在遭到驅離后，有可能留下蛋及幼蟲；隨著時間流逝，原來幼蟲被超音波干擾其聽覺神經系統致無法覓食而一一餓死，新的幼蟲破殼而出，也逐漸被超音波侵蝕其神經系統，最后一樣難逃一死。驅離害蟲告一段落后，外界害蟲時刻伺機要進來，切勿輕易拔除本產品電源，以免害蟲又進來。

5.避免太陽照射：長期曝曬在太陽光或強烈光線下，會縮減電子零件的使用壽命。避免雨淋、雨水濺到產品外殼，會使面板、背板生出鋁銹，上下蓋脫漆銹蝕；若是噴到電路板，輕則使電子零件使用壽命縮短，重則使電路燒壞。

6.避免震動或摔落，劇烈震動或摔落地面，除了產品美觀受損，還可能使內部接線脫落甚至造成電路短路，所以應將產品固定在墻壁或梁柱上。總之，產品應盡量安置固定于陰涼干燥之場所，以維持其正常使用年限；在長期不使用情況下，應收拾好裝入紙箱內并放置于陰涼干燥處。

7.毛毯、衣物或其它柔軟物品會吸收超聲波，請勿在超聲波電子驅鼠器喇叭前置放上述物品。

電子驅鼠器適用場合

住宅區、住宅樓、家庭。

餐飲業（餐廳 / 咖啡廳 / 飲食店 / 自助餐廳 / 小吃店）。

食品加工處理廠（飲料工廠 / 牲畜屠宰場 / 魚市場 / 糖廠）。

飼料工廠、飼料倉庫。

計算機室、檔案室、實驗室。

農場、雞舍、豬舍、牛場。

輪船船艙、飛機機艙、火車車箱。

食品流通業（超級市場 / 面包店 / 雜貨店 / 食品倉庫 / 軍公糧倉）。

制藥業及醫藥流通場所(醫院/藥房)。

制藥廠、食品廠、飲料廠、飼料廠、皮革廠、超市、餐飲、酒店、冷庫、醫療衛生、銀行、電力局、電信電腦機房、辦公室等。
