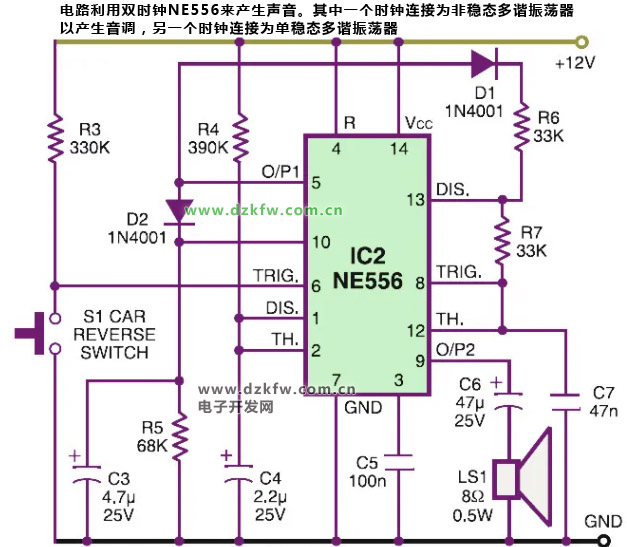

這是汽車?yán)�叭和閃光燈的基本電路，在您的車輛向后索具的任何一點開始播放汽車?yán)�叭。電路（第一圖）利用雙時鐘NE556來產生聲音。其中一個時鐘連接為非穩態多諧振蕩器以產生音調，另一個時鐘連接為單穩態多諧振蕩器。

 倒檔喇叭和閃光燈電路的工作原理

電路的工作是基本的。車輛倒掛時，轉車檔位開關S1短路，單穩態時鐘觸發，給出高產量。因此，二極管D1和D2的交叉點會在一段時間內變高，這取決于通過電阻器R4和電容器C4創建的時間范圍。現在，不穩定的多諧振蕩器有權開始搖擺。非穩態多諧振蕩器的產量通過電容器C6照顧到揚聲器。因此，揚聲器產生聲音，直到單穩態的產量高。

在二極管D1和D2的交叉點為低電平時，非穩態多諧振蕩器衰弱，停止搖擺。非穩態多諧振蕩器的產量通過電容器C6照顧到揚聲器。因此，揚聲器不會發出聲音。

將電路收集到一個通用的PCB上并裝入合適的局中。將電路通過兩根導線連接到車輛逆變器開關，最終目標是當車輛齒輪轉動時S1短路并在任何情況下打開。要控制電路，請使用車輛電池。

閃光燈電路

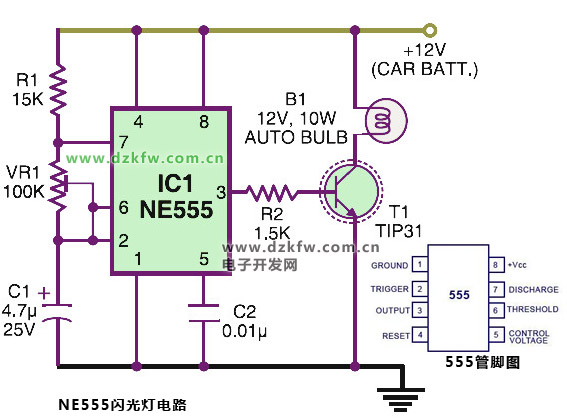

閃光器電路（第二電路）在時鐘NE555周圍工作，該電路連接為一個非穩態多諧振蕩器，在其引腳3處產生方波。10W汽車燈泡用于閃光器。燈泡的閃爍速度由預設VR1選擇。

將電路收集在通用的PCB上，然后裝入合理的局中。閃光燈燈泡可以安裝在車輛背面的反射器或涂漆適當?shù)膮^(qū)域圍欄內。

喇叭和燈閃光器電路注意事項

更高瓦數的燈泡可能會降低前燈的強度。您可以將倒車?yán)�叭和閃光燈電路一起或獨立地裝入您車輛的辦公室中。
