用超級電容取代上面電路中的太陽能板，使用的超級電容組為200F，初始電壓為10.8V．將電路輸出電壓調到5V，電流調節到 180mA 左右．由實驗可以發現電容放電1小時左右，電壓下降了1V，具有在晴天時電池板對手機電池的充電效果，具有隨時性，可以與太陽能電池板結合，實現優勢互補．

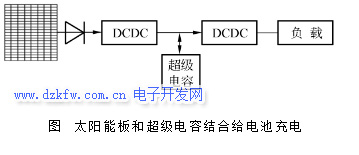

太陽能板產生的電壓用第一個DC-DC 模塊穩定在１０Ｖ左右，第二個DC-DC 模塊將電壓穩定在５Ｖ，調節負載中的可調電阻將手機電池兩端電流穩定在１８０ｍＡ．這樣產生的多余的電能存儲在超級電容中，超級電容克服了一般蓄電池使用壽命不長，充放電速度慢，不能迅速對光伏輸出電壓變化做出反應，有一定的延時性的缺點．在白天光照充足的情況下，太陽能電池給負載（手機電池）充電，當光照不足時或者夜晚時，可以利用超級電容給負載供電。

2.7v超級電容充電電路圖

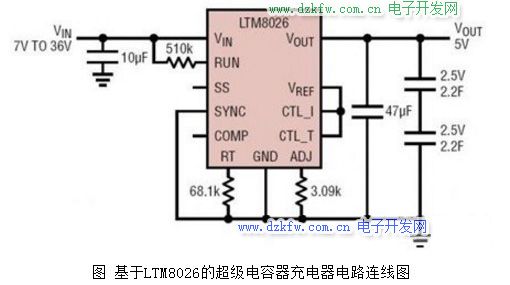

　　本電路圖是關于36VIN、5.6A、兩節2.5V 串聯超級電容器充電器電路連接圖

　　LTM8026 是一款 36VIN、5A 恒定電壓、恒定電流 （CVCC） 降壓型 μModule® 穩壓器。封裝中內置了開關控制器、電源開關、電感器以及支持組件。LTM8026 可在一個 6V 至 36V 的輸入電壓范圍內運作，可支持 1.2V 至 24V 的輸出電壓范圍。CVCC 操作使 LTM8026 能在整個輸出范圍內準確地調節其高達 5A 的輸出電流。輸出電流可利用一個控制電壓、單個電阻器或一個熱敏電阻來設定。僅需采用負責設定輸出電壓和頻率的電阻器以及大容量的輸入和輸出濾波電容器便可實現完整的設計。
