用NE555時基電路制作的蓄電池充電電路,NE555 battery charger

關鍵字：NE555，電池充電電路圖,NE555時基電路

作者：黃曉春

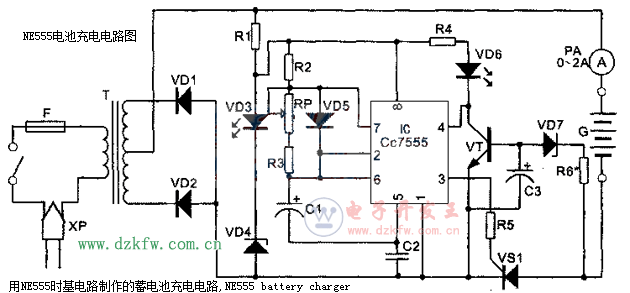

此電路由充電回路、CC7555構成的可控硅觸發電路和充電端短路保護電路構成。
　　電源變壓器T的次級電壓(9～12V)經二極管VD1、VD2整流后，獲得全波直流脈沖電壓，再經穩壓管VD4穩壓，產生觸發同步電壓。與VD4串聯的發光二極管VD3用于電源指示。
　　CC7555時基電路與外接電阻、電容和電位器構成可控硅觸發電路。充放電電容C1接至(5)腳再經電容C2接地，通電后，C1、C2同時充電，(5)腳電位很快上升至2/3VDD，這時C1上的電壓Vcl≈0V，即(2)、(6)腳的電位稍大于2/3VDD，輸出端(3)腳為低電平。
　　CC7555內部的放電管飽和導通，即(7)腳為低電平。于是C1通過電阻R3，可調電阻RP進行放電，使(2)、(6)腳的電位逐漸下降，至1/3VDD時，輸出由低電平變?yōu)楦唠娖剑琁C內部的放電管截止，(7)腳由低電平變?yōu)楦唠娖健ｋ娙軨1再次充電，(2)、(6)腳的電位按指數規律上升，至2/3VDD時，輸出由高電平變?yōu)榈碗娖健Ｈ绱酥芏鴱?fù)始，形成振蕩。
　　CC7555的(3)腳輸出的觸發脈沖加到可控硅VS1的控制極，VS1導通，蓄電池G開始充電。充電電壓和充電電流的大小可通過電位器RP進行調節。充電使二極管VD5導通，使電路產生正向窄脈沖，直流電流表PA指示充電電流的數值。
　　當充電端出現短路故障時，晶體管VT飽和，發光二極管VD6發光，CC7555強制復位端(4)腳的電位近似為0V，觸發電路無脈沖輸出，CC7555(3)腳為0V，可控硅VS1關斷，PA無指示，從而使充電回路T、VD1、VD2和VS1等得到保護。待故障排除后，蓄電池G又開始充電。
