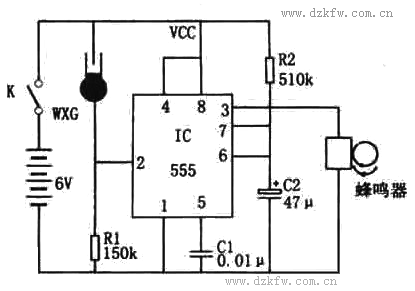

如圖所示為實用降溫報簧電路。 該報警器由蜂鳴器、時基電路IC(555)、測溫元件WXG、電源等組成。其中WXG選用可調試電接點玻璃水銀溫度計，型號為WXG-11，其測溫精度可達0.1℃。



當環境溫度高于WXG的溫度設定值時，其水銀接點接通，使時基電路IC(555)因其觸發端(②腳)處于高電平而不被觸發，相應3腳輸出低電平，蜂鳴器不發聲。當環境溫度低于WXG的溫度設定值時，其水銀接點斷開，使555因其②腳處于低電位而被觸發，相應③腳輸出高電平，使蜂鳴器發聲報警。同時，555內部的放電管截止，電源電壓通過R2給C2充電，隨著充電進行，C2上電壓上升，當C2上的電壓≥2/3VDD時，555③腳轉變?yōu)榈碗娖剑�使蜂鳴器不發聲。這時，555內部的放電管導通，C2通過放電管放電，隨著放電進行，C2上的電壓下降，當C2上的電壓降到≤l/3VDD時，555③腳又轉變?yōu)楦唠娖剑�使蜂鳴器發聲。蜂鳴器每次發聲時間約為20～30秒。蜂鳴器可選用市售蜂鳴器，工作電壓為6V。
