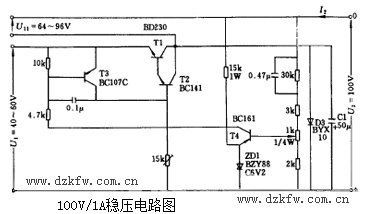

該電路只調節同總電壓變化量有關的輸出電壓的一部分，總電壓由U11和U1兩部分組成，其值比晶體管T1的極限電壓值Uceo max要高。電路有短時過載保護功能，兩部分電壓源必須有能承受最大負載電流的能力。
　　主要技術數據：輸出電壓：U2=100V;輸出電流：I2=1A;輸入電壓：U11=64~96V;U1=40~60V;輸出電壓變化量：環境溫度Qu=0~60攝氏度時，U2'=200mV;輸出電流I2=0~1A（U1=常數）時，U2'=45mV;輸入電壓為上述數值（I2=0）時，U2'=60mV.
