關鍵字：運放方波信號發生電路

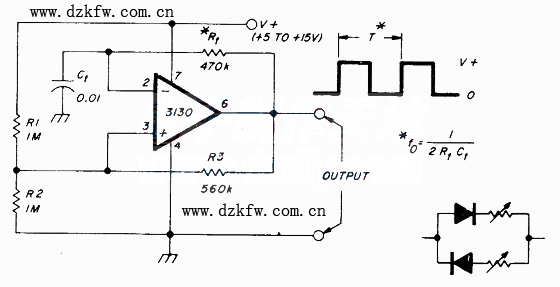

以運算放大器為基礎的非穩態多諧振蕩器可產生范圍很廣的方波，并且電路的值會相應地發生變化。RCA3130運算放大器的CMOS輸出級可直接驅動一個5V的TTL或者10-15V的CMOS邏輯級。1Hz至1MHz的信號發生電路圖：
