交直流入自動切換電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-6-25

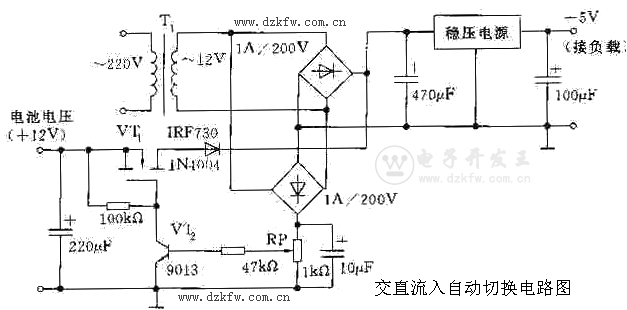

上圖是交直流入自動切換電路,市電電壓經變壓器T1降壓后,再經整流、濾波、穩壓后輸出,供負載工作。同時,另一路通過整流、濾波產生的直流電壓經 RP分壓加到VT2的基極,VT2導通,VT1截止。當市電中斷時,VT2由導通轉為截止,此時功率場效應管VT1導通,蓄電池通過VT1加于穩壓電路,輸出穩定的直流電壓供負截。由于采用MOSFET進行快速電子切換,本電路達到電源不間斷的目的。

Tags:交直流入自動切換,交直流,切換電路圖,電路圖
