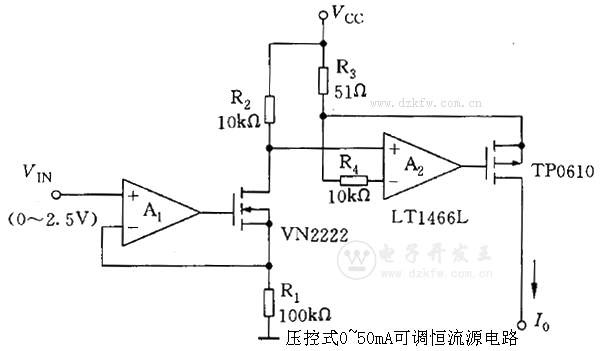

該電路的恒定輸出電流能在0~50mA的范圍內調節，對應的壓控電壓范圍為0~2.5V。電路采用了微功耗精密運算放大器LT1466L。

　　運放A1相對于正向電源給出可變基準電壓，運放A2使敏感電阻R3兩端電壓與該基準電壓相等。相應的電流由電壓源給出，工作電壓范圍4~16V。電流源在全電流50mA范圍運行時輸出阻抗大于10V/μA。全范圍的精度主要取決于敏感電阻的精度。運放A2的Voc形成的誤差最大只有80μA，即只是全范圍的0.16%。
