NE555電子風車,Electron windmill

關鍵字：玩具風車電路圖，NE555，555電路

    這是一個用電子電路取代隨風旋轉的風車的裝置。風車的葉片用四條LED光帶模擬。當有風時，四條光帶輪流發光．形成旋轉狀態。

    檢測風的傳感器需自制。經試驗，最終選用6V／30mA的小電珠。小心敲碎玻殼后保留燈絲。用燈絲作風傳感器。其靈敏度和響應都極佳。

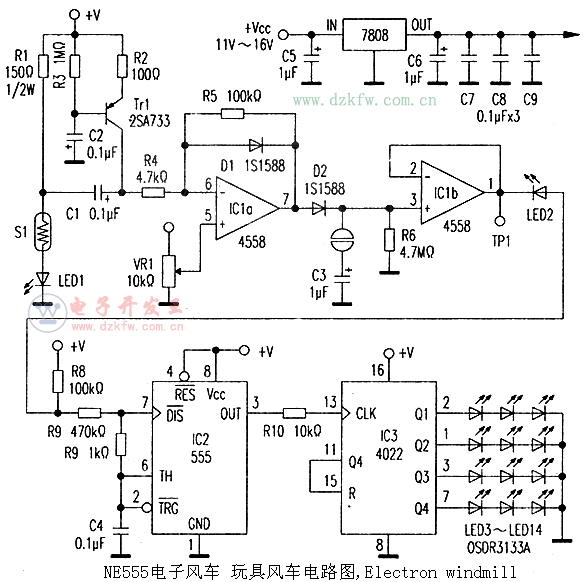

    電路見附圖。風傳感器S1經限流電阻R1接電源正極，使其工作在1.35V、30mA狀態；LED1用來監視S1的燈絲是否斷開。在無風時，運放IC1b的輸出端TP1電壓為4.0v，有風(約1m／s)時為6.0v。

    為避免室溫變化的影響，輸入端采用交流耦合；耦合電容C1取值較大．與R4形成的時間常數約1s，保證對著傳感器呼吸時所引起的電壓變化能夠通過。三極管Tr1及其周邊元件形成對C1的強制充電電路．以盡量縮短C1進入穩定狀態的時間；多余的電流經D1分流。

    風傳感器檢出的電壓變化經運放IC1a放大約20倍；調整IC1a同相輸入端的電位器，可控制555電路靜態的直流偏置。D2、C3、R6組成模擬風車慣性的電路，圖中C3未連接。

    在穩定狀態，用VR1將IC1a的⑦腳電壓調整為4.0V。然后使這一電壓在3.8V~4.2V之間變化，直至剛好看到LED動作為止。在Ic1b和后級電路間接入LED2作耦合元件，以產生約2V的電位偏移。輸出電壓直接用于555的充電控制。

    555時基電路接成變形的自激多諧振蕩器。產生對應LED帶旋轉的PWM波形。當555的⑥腳電位超過2／3電源電壓時，⑦腳處于放電狀態，內部觸發器復位；反之，觸發器未復位，555不輸出脈沖，輸出端呈“H”狀態。

    IC3是四狀態一周的脈沖計數器4022．將其Q4和R端相連構成復位；Q1、Q2、Q3和Q5分別驅動四條LED光帶，使其按順序依次發光。12個LED分成四列，按風車的四個葉片狀分布。風車電源用三端穩壓器。7808提供+8v電源。
