具有過壓保護的5V穩壓電路，采用集電極輸出串聯型穩壓方式，具有：成本低、效率高、體積小、重量輕、紋波少和穩定度高等特點。具有擴流和過壓保護裝置，可實驗室作電路實驗，也可作固態電路和微處理機的供電電源，還可用作專用儀器、儀表等其他電路的電源。
　　1.電路工作原理

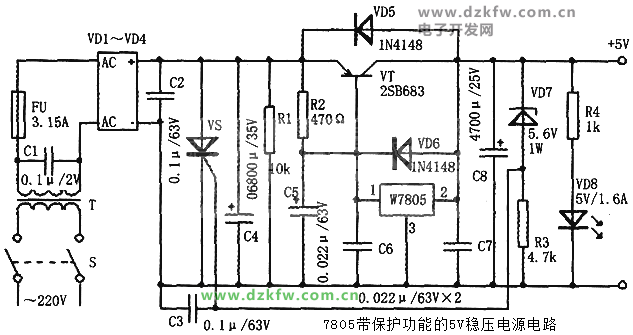

　　電路如下圖所示。閉合電源開關s，電網220V電壓經變壓器降壓得到11.5v交流電，二級管VD1～VD4橋式整流，電容C4濾波，集成穩壓器W7805的穩壓可獲得平滑的5V直流電壓。集成穩壓器W7805的最大輸出電流為1.5A，圖中的大功率三極管VT起擴流作用，可使輸出電流大于1.5A。
　　這是一種并接式擴流方式，即W7805的①腳與VT的基極相連，W7805的②腳與VT的集電極相連，這樣兩輸出電流之和可達到6A。如果需要更大的電流，可采用2～3只大功率管并聯。
　　W7805集成穩壓器內部含有過熱和安全區保護電路。盡管如此，由W7805和三極管VT等組成的穩壓電源輸出端仍有可能發生瞬間過壓。為確保負載的安全，本電源又增設了過壓保護電路，該電路由穩壓二極管VD7、電阻R3、晶閘管VS和快速熔絲管FU等組成。
　　本電源正常工作時輸出電壓為5V，晶閘管VS呈截止狀態。當由于某種原因(如集成電路損壞或調整管擊穿)使輸出電壓超過限定值時(即≥5.6v)，穩壓管VD7擊穿，這樣電阻R3上的電壓VR3升高使晶閘管Vs觸發導通，引起熔絲管Fu熔斷，從而保護了負載。
　　在擴流管VT的發射極與集電極間和集成穩壓器W7805的①、②腳分別并聯了二極管VD5和VD6，用來保護擴流管和集成電路。當輸入端發生短路或輸出端過壓而使晶閘管Vs導通造成輸入端短路時，穩壓管輸入端電壓因熔絲熔斷立即為零，而輸出端電容器C8上充足的電荷則不能立即釋放，因而造成輸出端瞬間電壓高于輸入端電壓，為了防止這個反向峰值電壓擊穿VT功率管或集成穩壓器W7805，利用二極管VD5和VD6將此電荷泄放掉。

　　C1和C2是二極管VD1～VD4的輸入和輸出電容器，可抑制高頻諧波干擾。電阻R1為電容C4提供泄放電流回路。發光二極管VD8用于工作指示。

2.元器件選擇
　　大功率三極管VT為2SB683，其特性參數見上表。整流二極管VD1～VD4選用1N4007或全橋整流塊5A/400V即可。單向晶閘管Vs型號為JCT02，其特性參數見下表所示。穩壓二極管VD7為2CWl03。對發光二極管VD8的型號無特殊要求。除電阻R1標稱功率應不小于3w外，其余均為1/2～1/4金屬膜電阻。
　　其他元器件按圖中所標注的選用。

型號	同類型號	芯片尺寸	封裝形式
JCT02	2P4M	1.56mmx1.56mm	TO-202、TO-126F
典型應用	主要用于小馬達控制器、漏電保護器、彩燈控制器、邏輯電路驅動、大功率晶閘管門極驅動，電子點火器及其他開關控制電路

　　3.制作與使用說明
　　大功率擴流管2SB683和穩壓集成電路w7805均屬功耗較大的器件，除采用標準大功率三極管外殼封裝外，還必須加裝足夠散熱面積的散熱器。如果散熱不良，穩壓器的過熱保護電路將會限制正常的電流輸出。
　　應將發光二極管VD8和熔絲管裝在本裝置的前后面板上，以便于顯示和更換.電路全部安裝完畢后，用一臺自耦變壓器接在本電路的輸入端，將電壓調到大于240V，此刻單向晶閘管Vs導通工作，導致保險管Fu熔斷，無輸出電壓，這說明該電路工作可靠。然后，將自耦變壓器退出，接入負載即可投入使用
