一個典型的串聯反饋式穩壓電路，由基準電壓、比較放大、調整、取樣等幾部分組成，那么串聯反饋式穩壓電路的工作原理是什么樣的，下面與電工天下小編一起來了解下。

串聯反饋式穩壓電路原理

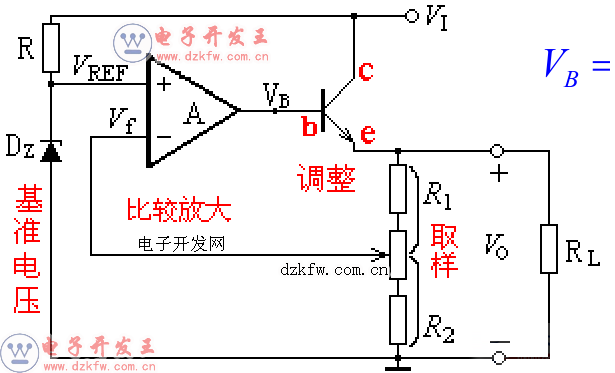

如下圖：

1、輸入電壓變化而負載電流保持不變

輸入電壓VI增加，必須會使輸出電壓V0有所增加，輸出電壓經過取樣電路取出一部分信號Vf與基準源電壓VREF比較，獲得誤差信號ΔV。誤差信號經放大之后，用V01去控制調整管的管壓降VCE增加，可以抵消輸入電壓增加的影響。

2、負載電流變化而輸入電壓保持不變

負載電流IL增加，必然會使輸入電壓VI有所減小，輸出電壓V0有所下降，經過取樣電路取出一部分信號Vf與基準源電壓VREF比較, 獲得的誤差信號使V01增加，使調整管的管壓降VCE下降，抵消因IL增加使輸入電壓減小的影響。

串聯反饋式穩壓電路的工作原理圖如下：

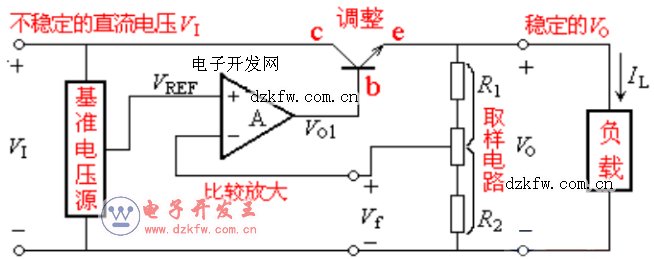

圖2：串聯反饋式穩壓電路工作原理

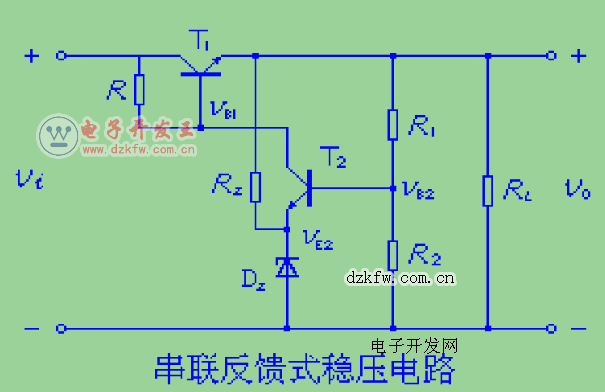

圖3：串聯反饋式穩壓電路
