    聲控電源插座包括電源插座、電源插頭及聲控電路板。使用時將該插座的插頭插入普通的電源插座里，再將家用電器的插頭插在本電源插座里，將電器的開關合上，然后就可以用聲音(比如拍一下手掌)來控制電器的開啟。若想電器關閉，再拍下下手掌，電器就關閉。

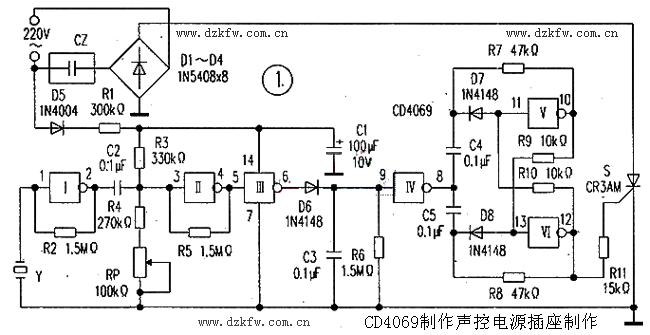

    圖1中D1～D4接成橋式整流電路．它和可控硅S組成插座CZ的供電主回路，D5、R1、C1組成半波降壓整流電路，R3、R4、RP又構成分壓器，使C1正端電壓約為4V，供六反相器CD4069使用。RP為WH7臥式實心可調電阻器，非電解電容均采用CT1瓷介電容，壓電陶瓷片Y用FT-27或HID27A-1型，其余元件參數見圖標注。本裝置元件除插座CZ和壓電陶瓷片Y外．其余均可焊在58mm×45mm的印板上。電源插座外殼可購市售二眼(或三眼)插座改制。印板應能固定在插座里面，插座右上角或右下角要用電鉆鉆十幾個小孔，這些小孔應均勻分布在1元硬幣大小的圓形范圍內，這些小孔作為透音窗孔(也可將透音窗孔挖成條狀)，里面用502膠將壓電陶瓷片固定在透音孔上，插座反面還要安一個帶電源插頭的蓋板(即整個聲控電源插座實際一個盒狀．外形圖如圖2所示．全部元件按圖1裝好并檢查無誤后．即可通電調試。

    首先測六反相器與⑦腳之間電壓應為4v左右，否則應檢查D5、R1、C1等元件。若電壓正常．可用絕緣小起子調RP．使CD4069⑧腳電平剛要變為低電平(此時仍為4V高電平)為止，此時用嘴向壓電陶瓷片Y吹一口氣，應能看到⑧腳電平跌落為低電平(用萬用表監測⑧腳電壓)，然后又恢復高電平(即輸出了一個負脈沖)，說明靈敏度已調至最高，可投入試使用。在實際使用時，可根據各人使用條件，將靈敏度調至合適，即對談話聲、電視、錄音機等播放的音樂聲不敏感，而對擊掌聲反應靈敏即為合適。調試過程中，如發現聲控靈敏度太低，需要大聲擊掌才能使插座工作．一般是RP沒調至合適或壓電陶瓷片的質量太差，可重調或將壓電陶瓷片更換成高阻抗耳機音膜。如果發現被控電燈的亮、熄不隨擊掌聲控制，而是交替閃亮．通常是RP阻值調得太小。只要將阻值調大些即可。RP調好后，應用油漆或蠟將調整起子口固定，然后聲控電源插座即可投入正式使用。
