作者：譚永紅

1．電路工作原理
　　

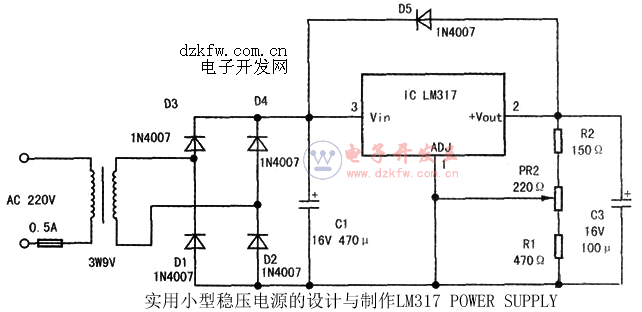

　　用三端可調正壓集成穩壓器LM317構成的穩壓電源電路如下圖所示。圖中220V的交流電經保險管送到變壓器的初級線圈，并從次級線圈感應出經約9V的交流電壓送到由四個二極管組成的橋式整流器。經過Cl濾波后的比較穩定的直流電送到三端穩壓集成電路LM317的Vin端（3腳）。LM317由Vin端給它提供工作電壓以后，它便可以保持其+Vout端（2腳）比其ADJ端（1腳）的電壓高1.25V。因此，我們只需要用極小的電流來調整ADJ端的電壓，便可在+Vout端得到比較大的電流輸出，并且電壓比ADJ端高出恒定的1.25V。還可以通過調整PR1來改變輸出電壓一反正LM317會保證接入ADJ端和+Vout端的那部分電阻上的電壓為1.25V，所以可以想到：當PR1向上滑動時，輸出電壓將會升高。
　　
　　圖中D5的作用是當有意外情況使得LM317的3腳電壓比2腳電壓還低的時候防止從C3上電壓過高損壞LM317。


　　
　　2．元器件選擇
　　
　　IC選用LM317或與其功能相同的其它型號。變壓器可以選擇一般常見的9N12V的小型變壓器，二極管選1N4001-1N4007均可。Cl選擇耐壓大于16V、容量470~2200μF的電解電容均可。C2選用普通的瓷片電容即可。C3的選擇類似于Cl。電阻選用1/8W的小型電阻。

　　3．制作印制電路板
　　
　　利用ProtELDXP2004SP2軟件繪制原理圖，從原理圖生成印制電路板圖，用熱轉印法制作印制電路板。使用單面敷銅板，尺寸為：100×50mm，參考圖如下圖所示(略)。

　
　　4．安裝與調試
　　
　　裝配時要注意的是二極管、電解電容器的極性。
　　
　　LM317因工作電流較小，可以不加散熱片。裝好后再檢查一遍，無誤后接通電源。這時用萬用表測量Cl兩端，應有11V左右的電壓，再測C3兩端，應有2—7V的電壓。再調節PR1，C3兩端的電壓應該能夠改變，調到你所需要的電壓即可。輸出端可以接一根十字插頭線，以便與隨身聽等用電器相連。
　　
　　5．?dāng)U展應用LM317的輸出電壓可以從1.25V連續調節到37V。其輸出電壓可以由下式算出：
　　
　　輸出電壓=1.25×（1+ADJ端到地的電阻/ADJ端到+Vout端的電阻）。　　

    如果需要其它的電壓值，即可自選改變有關電阻的阻值來得到。值得注意的是，LM317T有一個最小負載電流的問題，即只有負載電流超過某一值時，它才能起到穩壓的作用。這個電流隨器件的生產廠家不同在3~8mA不等，這個可以通過在負載端接一個合適的電阻來解決。
