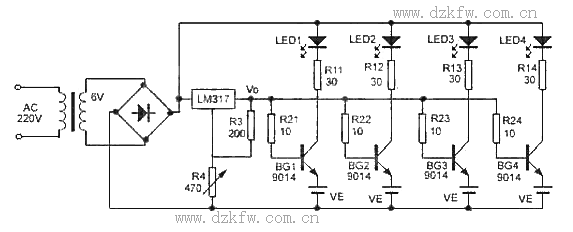

本充電器電路簡單，元件易取，它對各節鎳鎘電池分別充電，充足電即自停。電路見附圖所示，充電前，先調節R4，使三端可調穩壓器LM317的輸出電壓為預定值Vo，當充電電池的電壓Ve上升到Vo-0.65V時，晶體管截止，充電終止，同時相應的充電指示燈LED熄滅。其充電電流由R11-R14所限制。
簡單易作的自動充電器,LM317 battery charger
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-3-7
Tags：自動充電器,LM317,簡單易作的自動充電器
