利用LM317制作一個1.5V的可調節電源，
在一些電子產品中，有的使用單節7號電池，想制作一個交流變直流的電源替代電池，利用LM317可實現這一目的。

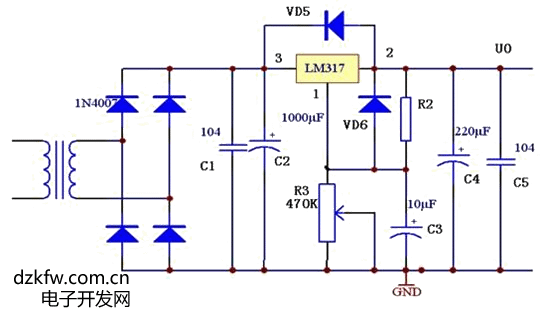

電路原理圖可參考規格書里的電路，根據實際情況加以修改即可。發一參考圖如下


基本原理說明，交流220經變壓器變壓后，送入整流電路， 經兩個電容進行高低頻濾波后，可得到較平的直流電壓， 變壓器的選擇，可根據手頭的情況靈活選取，一般在15至30V輸都可以使用。317兩端的二極管是用于電路產生反向高壓的保護性器件，以防止穩壓器損壞，兩個電源組成調節電路，可調電阻盡可能選擇精度比較高的類型，這樣在調節電壓時會比較準確。電容的耐壓容量選擇，在輸出電壓的兩倍以上就可以，容值和耐壓大一點會比較好一些。317的電壓調節范圍是在1。2至27V之間，這樣就可以通過調節可變電阻實現1。5V電壓的直流輸出。目前開關電源越來越成熟但較線性電源相比，仍有一些缺點，比如干擾問題等。在一些場合線性電源仍有優勢。掌握一些線性電源的知道還是有些必要的
