實用的電力線防盜割報警電路制作

在山區和農村，由于輸電線路長．翻山跨谷，涉水過河，常會發生低壓電力線被不法分子剪割現象，加之環境、氣候條件(如大風、冰凍等)惡劣，也會發生輸電線斷相及停電事故。本文介紹的報警電路．可在電力線斷相或被盜時發出報警。它有現場聲光報警和無線報警兩種選擇，亦可同時進行兩種報警。電路簡單、實用性好，采用普通元器件，容易制作。

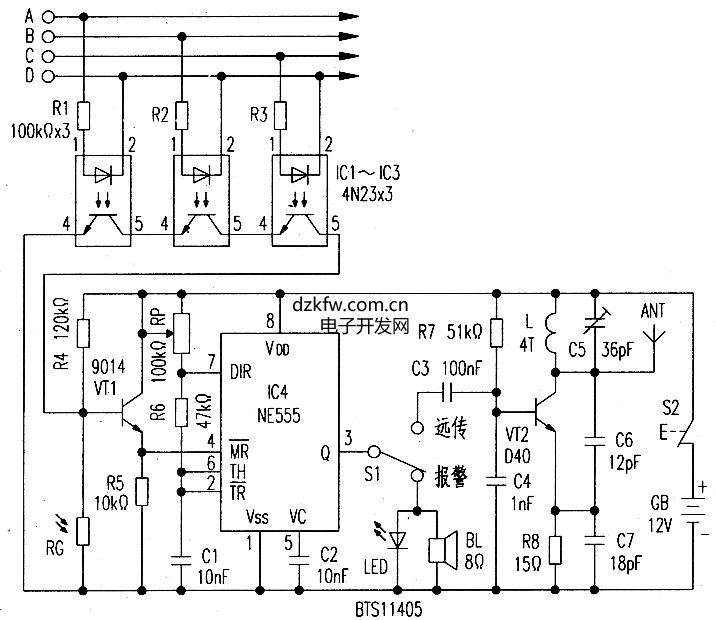

    電路原理如圖1所示。Rl～R3和光耦合器IC1～IC3(4N23)作隔離取樣。光敏電阻RG的亮阻應小于100Ω暗阻大于10MΩ．其作用是白天受光照阻值很小，報警電路不工作．晚上電阻大，可進行報警。如果需要白天和晚上都處于警戒狀態．可去掉RG不用。IC4(NE555)接成無穩態振蕩器模式．調節RP可獲得750~1500Hz報警頻率(按f=1.443/(RP+2R6)·C1估算)。S1為現場報警或無線遠傳報警選擇開關．BL為8Ω/0.5W揚聲器，LED使用紅色頻閃發光二極管。VT2等組成調頻載波振蕩發射電路，L1、C5并聯諧振頻率即為發射頻率，報警信號由1km以外的調頻收音機接收。
    在輸電線路A、B、c、D線正常時，光耦合器Ic1～Ic3均導通．其輸出串聯電阻小于100Ω，與RG受光照亮電阻并聯等效電阻小于50Ω，故VT1截止．Ic4④腳強復位端電壓小于1.3V，所以IC4及后續電路不工作。
    當晚上輸電線路任何一線被剪斷時．Ic1～Ic3之一截止，其輸出串聯電阻無窮大，又因晚上RG阻值大于10MΩ．所以VT1導通，Ic4④腳被高電平觸發起振，LED產生頻閃，BL發出報警聲．或對VT2調制后將無線電波發送至遠方的調頻收音機接收。
