“欲善其事，先利其器”。筆者干修維電子、電工幾十年，深知有一套得心順手的工具對我們無異于如虎添翼，所以只要碰到好的工具，往往不惜重金購買，關鍵時使用，屢屢奏效，使我對其愈加喜愛。可只有這電烙鐵，多年來，一直沒有什么新的變化。電子、電工師傅們在修理期間通常需要用儀表測量線路、或整理元器件、或分析故障的，這時電烙鐵仍在通電，多數情況下處于空燒，烙鐵頭很容易氧化不粘錫，上錫面又容易腐蝕掉，烙鐵頭、芯使用三周不到就結束壽命了，有時使用不當就一兩天會造成烙鐵頭燒死，也常常燒毀烙鐵芯，若常拔下插頭，一是插上拔下太費時費工；二是需要用時不方便，要等熱了才能用，非常不得心順手。筆者曾對其動過腦筋，如串聯二極管半波整流或者烙鐵架子的底座裝上微動開關，使用效果不太理想為此筆者給電烙鐵進行多次改良，最新確定制作一個無級調壓插座給電烙鐵使用，只需調節輸出電壓的高低，就可以調節電烙鐵的功率，相應調節了烙鐵的溫度。要焊接大元件電壓調高些，焊小元件反之，中途不用即保溫。筆者在使用過程中一一逐磨；以電壓表為觀察窗口，一開始用的時候把電壓調到220 V約8 min左右烙鐵頭的溫度就可熔化焊錫絲焊接了，當溫度高達一定值時立即把電壓調節器置于150 V左右這時正常工作。

　　經本人使用實踐證明，從上午7點至下晚20點一直通電工作，且不會在燒毀烙鐵頭和烙鐵芯。經本人使用二年多了，烙鐵頭、芯還在用，此法簡便又實用，而且溫度可無級調整，徹底解決了溫度過高焊壞元件的狀況，不但好用且還節電、節能。

電路工作原理

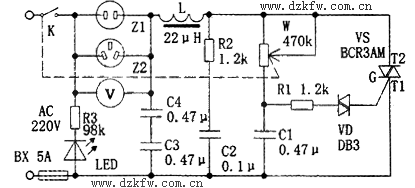

   雙向可控硅具有正、反兩方向均能控制導通的特點。從圖中原理得知，在電源電壓通過L、W向C1充電，電容C1上的電壓極性是上正下負，因而這個電壓達到雙向觸發二極管VD的導通電壓時，C1經過R1、VD，向雙向可控硅VS的控制極放電，使VS觸發導通，使負載得到一定高、低的電平。在電源電壓進入負半周時，VS關斷，C1又開始充電重復上述過程。在電路中調節W電位器的電阻值，可以改變W和C1的時間常數，因此獲得改變脈沖出現的時間，相應地改變了雙向可控硅的導通角，從而達到所需要控制的目的，起到電子調節功能的作用。電路中由C3、L組成抑制干擾電路，為防止諧振波向外干擾。R2、C2是可控硅的保護電路元件。

　　R3為限流電阻。LED為發光二極管。

元件的選擇與制作

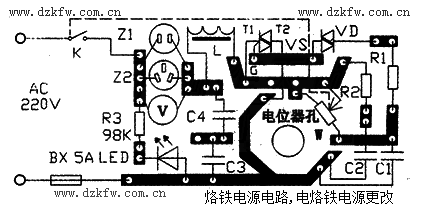

　　BX是保險管、工作電流3 A，VS選用BCR3AM/600V的雙向可控硅，VD用雙向觸發二極管、型號為DB3，或用NPN型硅三極管的c、e極串聯，b極懸空，替代觸發二極管即可。電容器選用耐壓630 V為宜，容量選擇按圖標為準，電感L用(φ1mm獨股銅質導線，在(1)10 mm長約30 mm的中波天線磁棒上密繞15～20匝即可。Zl、Z2是專給電烙鐵插頭之用。V電壓表要求指針刻度選用O～300 V型號，最好是85L17系列。其他均按圖中的標注電阻值、電容值為準。安裝電路印制板見圖2所示。

　　圖3(略)為裝配完好的實物圖。可選用86型的明裝接線盒做面板蓋，在盒面板上和兩側分別開孔固定旋鈕、保險絲管、電源指示燈、插座、電壓表等。也可采用有機玻璃制作明裝盒。在盒側面嵌裝一個二眼和三眼插座，微型電壓表U1、電位器W、保險管座BX、發光二極管等應裝在面板蓋之上。如果選用雙向可控硅VS是大功率還要加散熱片，可擴大使用范圍，比如：大功率電烙鐵、電飯煲、電吹風、馬達調速、電炊用具等。此法非常實用!讀者不妨制作一試，一裝即成。
