下面我來說說，一個經典PLC案例程序（真實案例源程序），饅頭機程序。

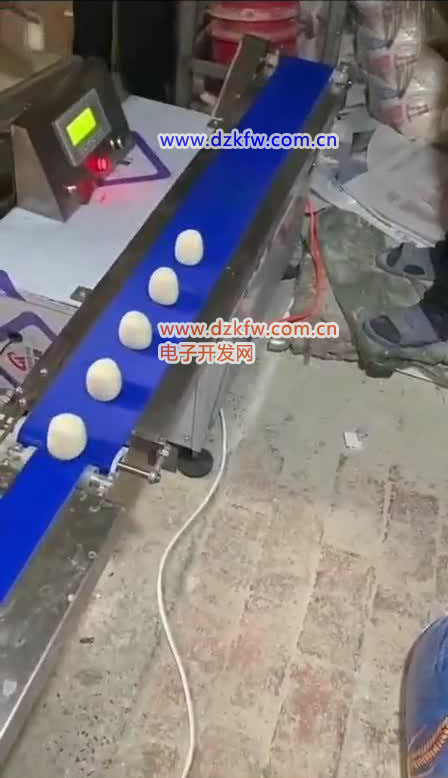

一個類似于輸送帶夾住貨物的程序，饅頭機程序實物大概如下：



動作過程是這樣的：

按下啟動按鈕，當光電開關檢測到物體（饅頭）時，延時一段時間（可調），步進電機動作傳送帶前進，到達設定的前進距離后，步進電機停止動作傳送帶停止。當光電開關再次感應到物體（饅頭）時，重復上述動作。按下停止按鈕時，機器停止動作。其中，延時時間，傳送帶運動的速度和距離可在文本屏上設定。

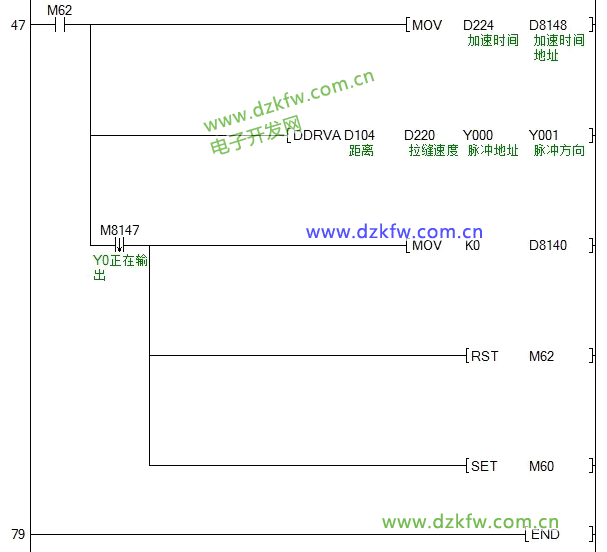

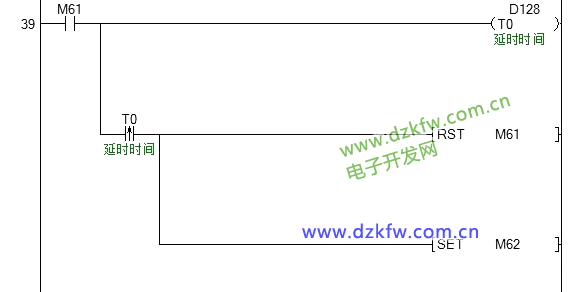

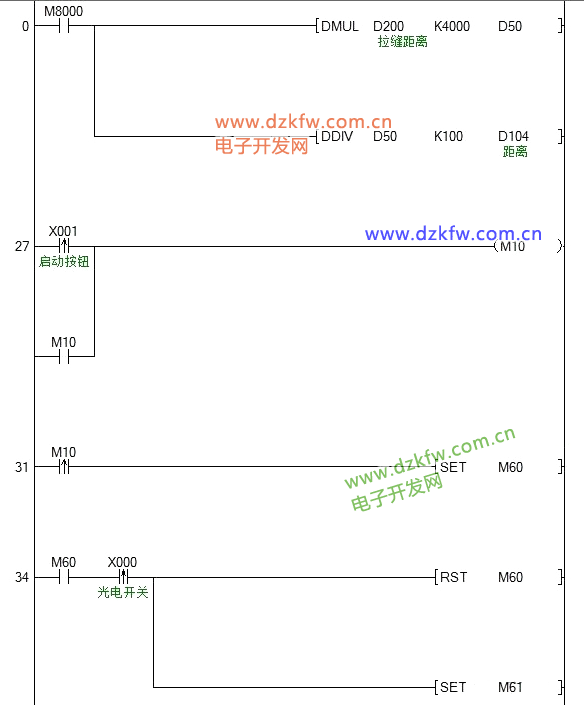

下面慷慨的放上PLC源程序：

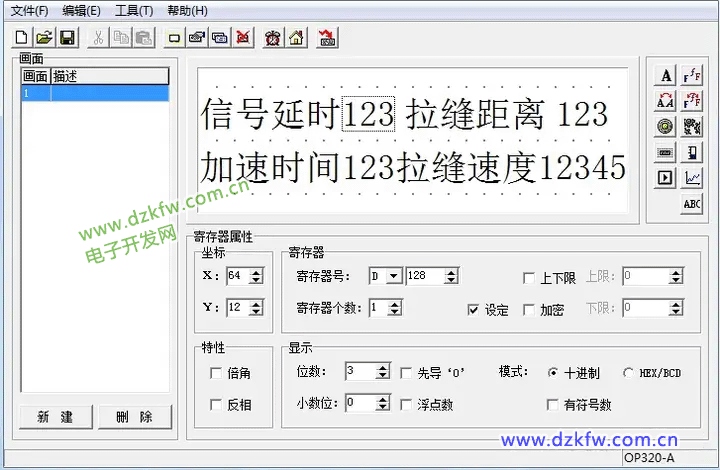

然后是文本屏的程序：



下面是接線圖：

三菱plc和步進電機驅動器、步進電機的接線圖

程序包括了步進伺服電機，定位程序，原點清零程序，還用到了我的看門本領，PLC編程核心秘訣,可以說，用了我的這套方法就可以輕松編寫出多種程序，非常實用。
