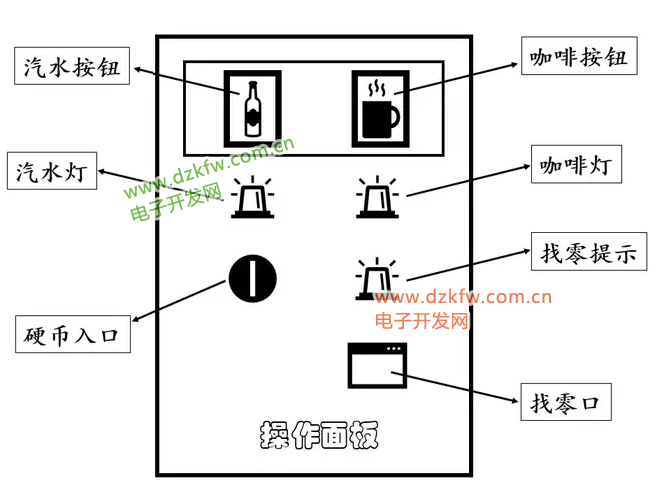

一、操作界面示意圖

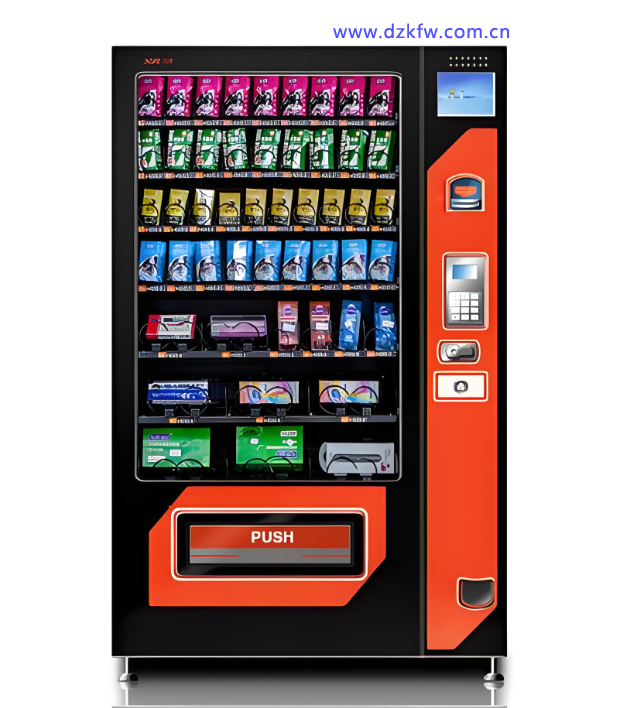

自動售貨機是通過顧客投入硬幣來銷售飲料的，機器具備出貨、找零、感應和指示燈提示等功能。自動售貨機種類也挺多，市面上常見的有：飲料自動售貨機、食品自動售貨機、綜合自動售貨機、化妝品自動售貨機以及成人用品自動售貨機等等，本文今天就來和大家一起了解一下飲料自動售貨機。



二、控制流程說明

1. 如上面操作面板示意圖所示，自動售貨機為投幣式，分別可投入硬幣種類為：1元（X000）、5元（X001）及10元（X002），該機器汽水售價為12元/杯，咖啡售價為15元/杯。
2. 當硬幣投入總額超過12元時汽水指示燈Y000會亮起，此時按下汽水按鈕X003則汽水開關閥Y003開始自動排出，持續7秒后停止排出。
3. 當硬幣投入總額炒過15元時咖啡指示燈Y001會亮起，此時按下咖啡按鈕X004則咖啡開關閥Y004開始自動排出，并持續7秒后停止排出。
4. 投入硬幣總額超過15元時，汽水指示燈Y000和咖啡指示燈Y001均亮起，顧客可選擇自己想要的飲料對應按鈕進行操作。
5. 若對應價格飲料排出后總額還有多余的金額，則找零指示燈Y002會亮起，按下找零按鈕X005則自動退回多余的金額后找零指示燈Y002熄滅。

二、I/O端口地址分配表

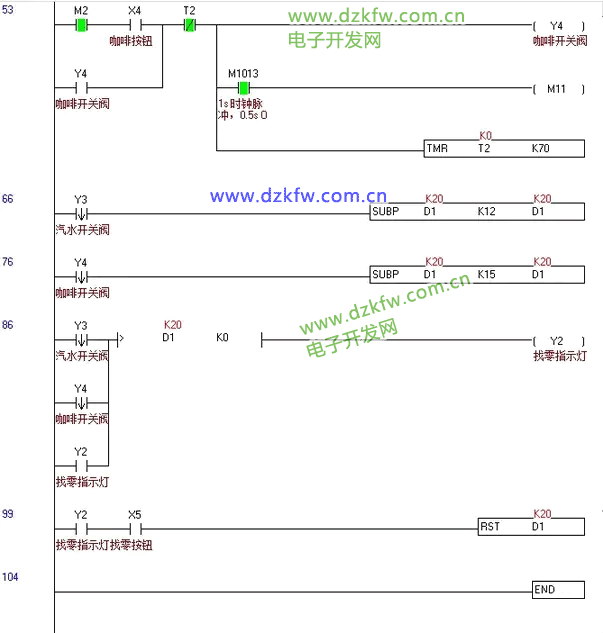

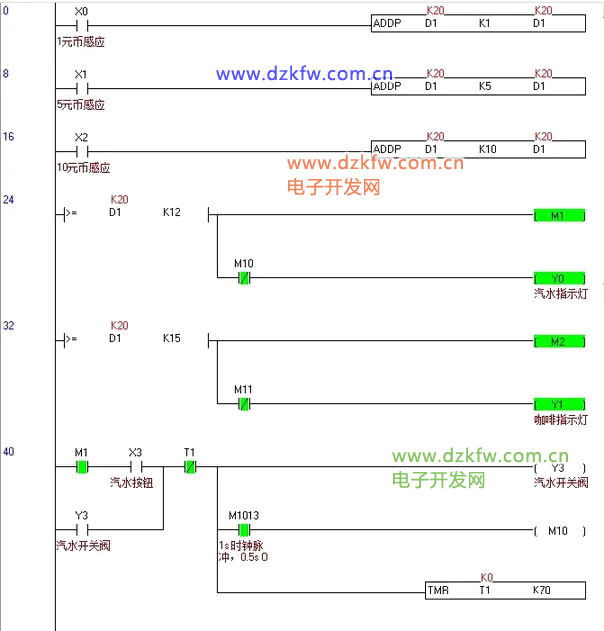

三、PLC程序展示圖
