三菱plc循環移位與移位指令

右循環移位指令ROR、左循環移位指令ROL

帶進位循環右移指令RCR、帶進位循環左移指令RCL

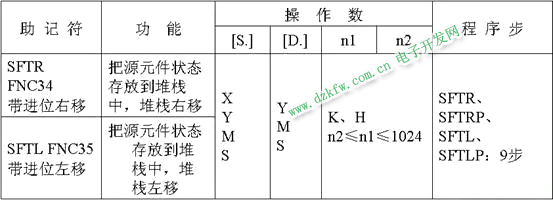

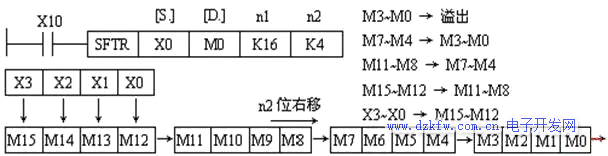

位右移位指令SFTR、位左位指令SFTL

字右移位指令WSFR、字左移位指令WSFL

先入先出(FIFO)寫入指令SFWR、讀出指令SFRD

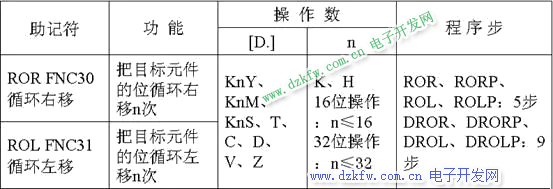

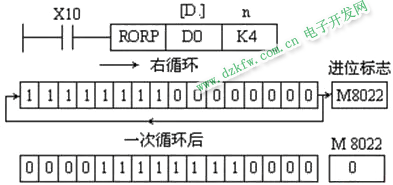

1、右循環移位指令ROR、左循環移位指令ROL

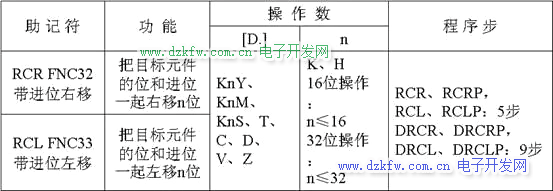

2、帶進位循環右移指令RCR、帶進位循環左移指令RCL

執行RCR、RCL指令時，各位的數據與進位位M8022一起（16位指令時一共17位）向右（或向左）循環移動n位。在循環中移出的位送入進位標志，后者又被送回到目標操作元件的另一端。

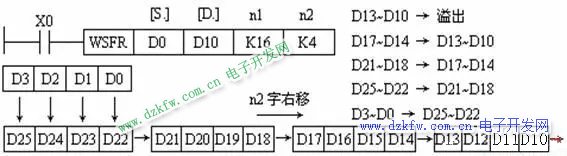

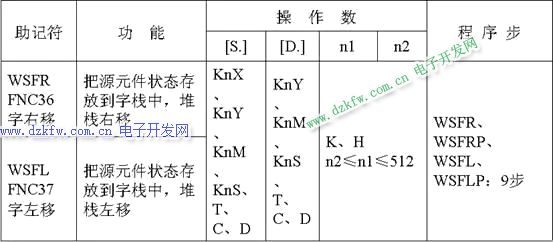

4、字右移位指令WSFR、字左移位指令WSFL

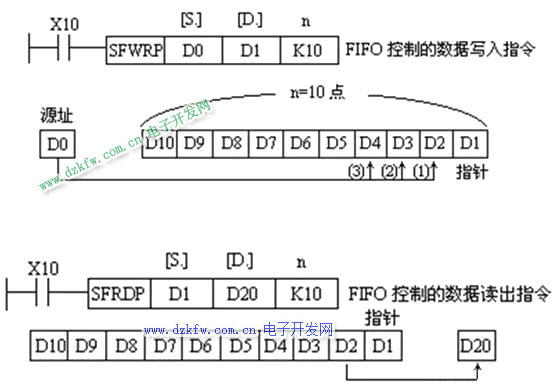

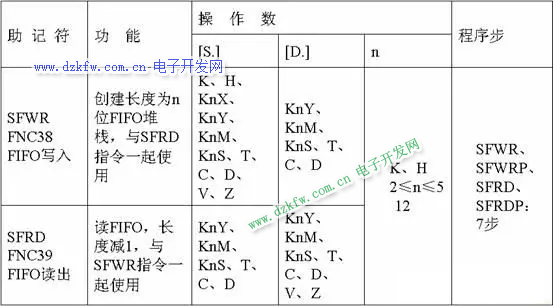

5、先入先出(FIFO)寫入指令SFWR、讀出指令SFRD

案例：數碼管顯示控制

用PLC控制七段數碼管循環顯示數字0~9，顯示間隔1s。

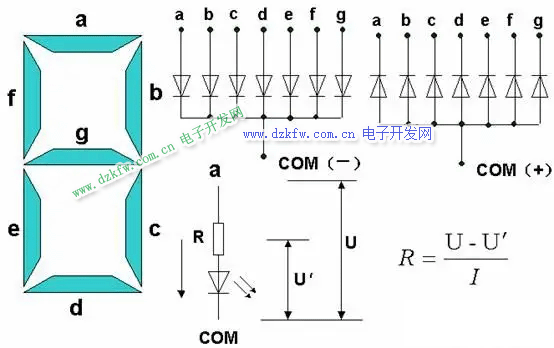

LED數碼管工作原理

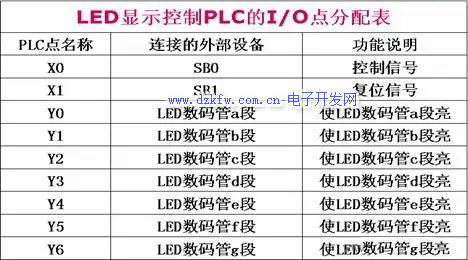

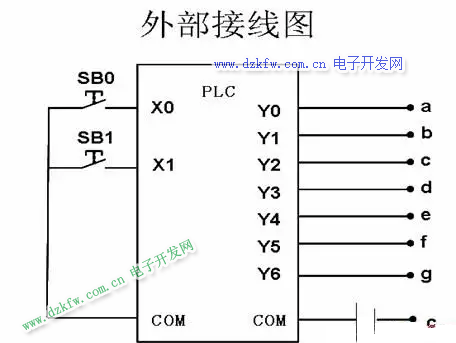

一、硬件設計

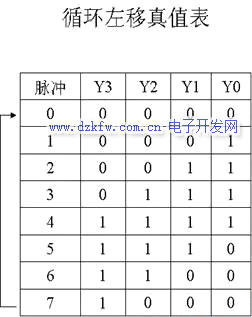

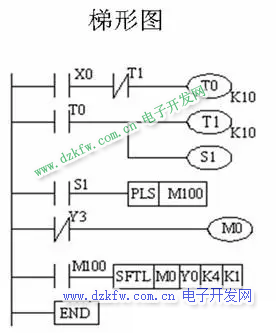

二、軟件設計

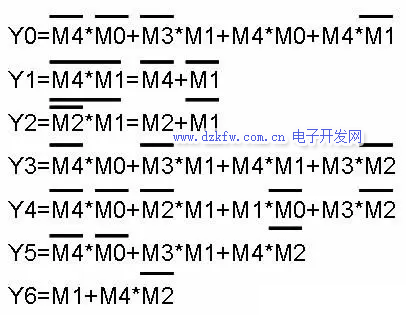

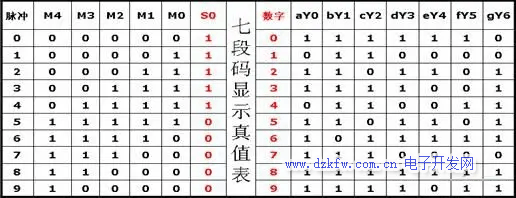

a~g

段邏輯譯碼關系
