摘要：本文對組態王連接SQL數據庫的連接配置及具體的操作步驟進行了詳細介紹，供借鑒參考。

1、建立ODBC連接配置：

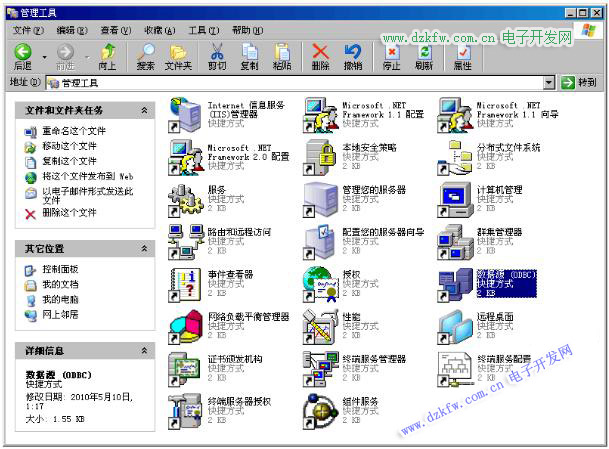

(1)開始——設置——控制面板——管理工具——數據源：

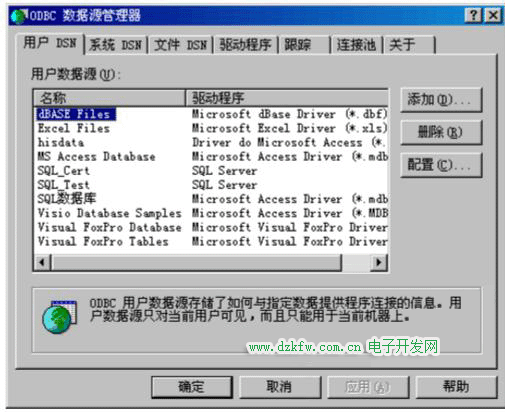

(2)雙擊“數據源”，選擇“用戶DSN”選項卡：

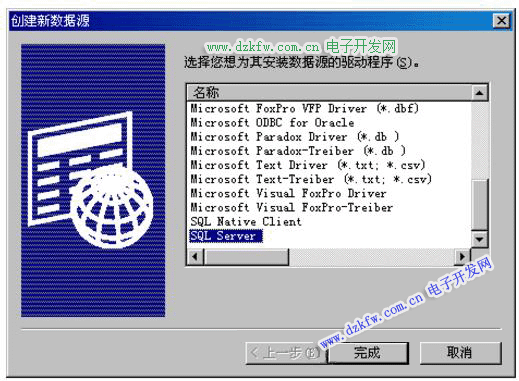

(3)點擊“添加”，選擇“SQL Server”，點擊“完成”：

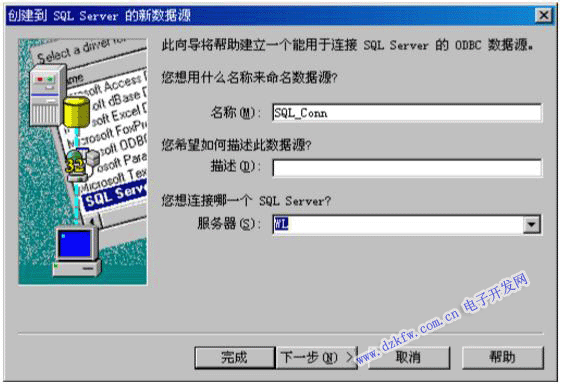

4)寫入“數據源名稱”，選擇需要連接的“服務器”，點擊“下一步”：

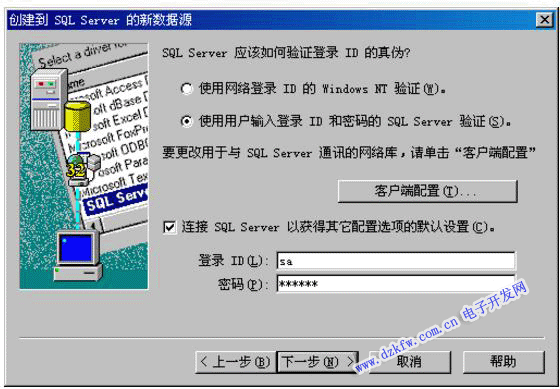

(5)選擇“使用用戶輸入登錄ID和密碼的SQL Server驗證”，“登錄ID”輸入“sa”，如有密碼則輸入密碼，點擊“下一步”：

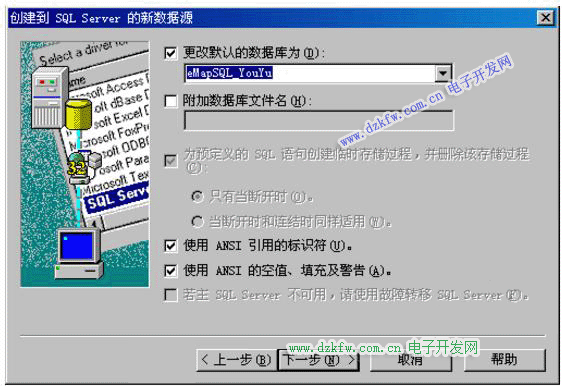

(6)將“更改默認的數據庫為”打勾，選擇需要連接的數據庫名稱，點擊“下一步”：

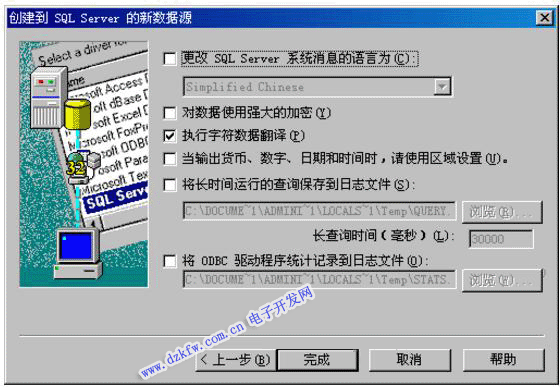

(7)點擊“完成”：

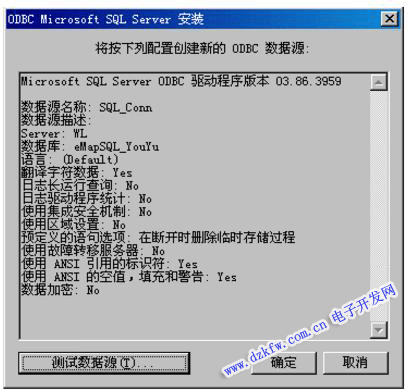

(8)點擊“測試數據源”，如果提示“測試成功”，表示配置正確，點擊“確定”，完成ODBC連接配置：

2、組態王——變量

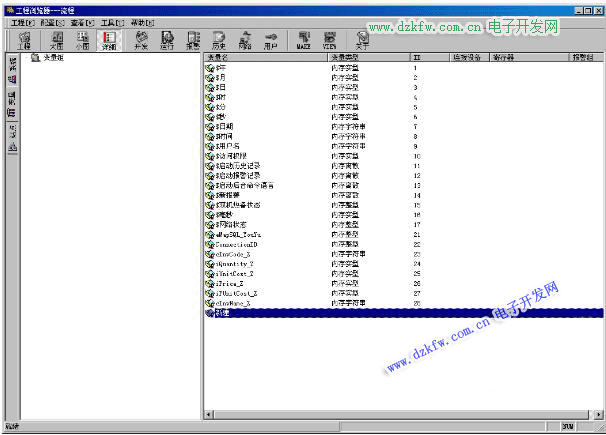

(1)工程瀏覽器——變量——新建：

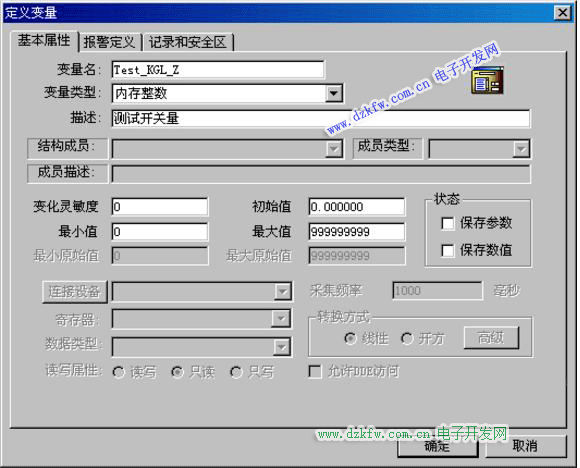

(2)雙擊“新建”，輸入變量名，變量類型，變量名為需要保存到SQL數據庫中的數值，如開關量，模擬量，字符串等，點擊“確定”：

(3)如有多個變量，重復第(2)步驟：

3、組態王——新建記錄體：

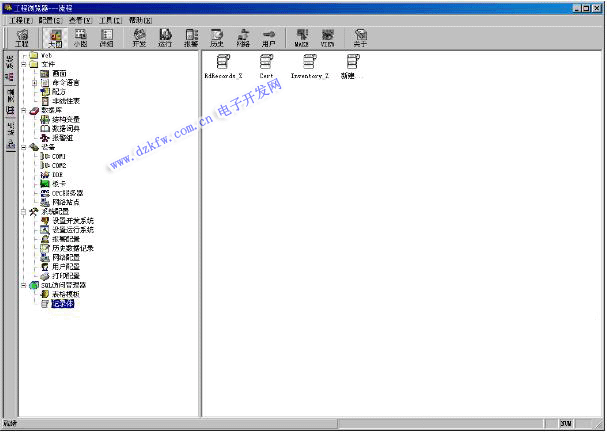

(1)工程瀏覽器——系統——SQL訪問管理器——記錄體：

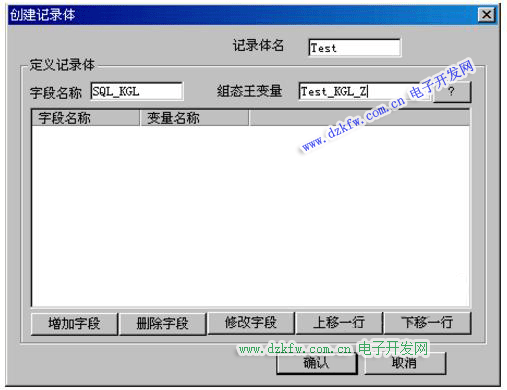

(2)雙擊“新建”，輸入“記錄體名”，“字段名稱”輸入SQL數據表中的字段名稱，“組態王變量”輸入保存數值的變量名(可點擊“？”選擇)，點擊“增加字段”，可以保存該條記錄，如有其它字段需要保存，可重復錄入。全部錄入完畢后，點擊“確認”完成：

4、組態王——將變量值保存到SQL中：

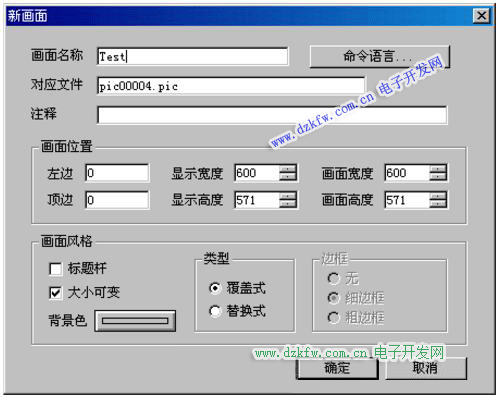

(1)工程瀏覽器——系統——文件——畫面——新建：

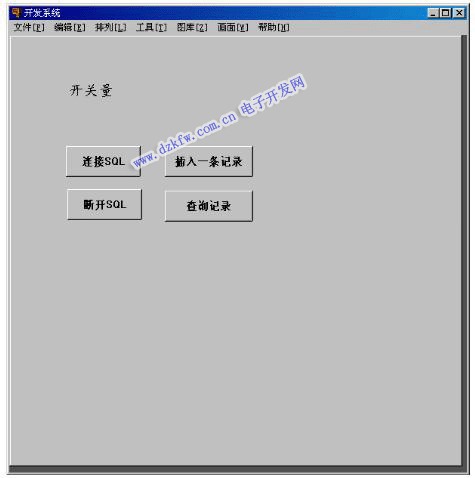

(2)新建“文本”——“開關量”，新建“按鈕”——“連接SQL”，新建“按鈕”——“插入一條記錄”，新建“按鈕”——“查詢記錄”，新建“按鈕”——“斷開SQL”：

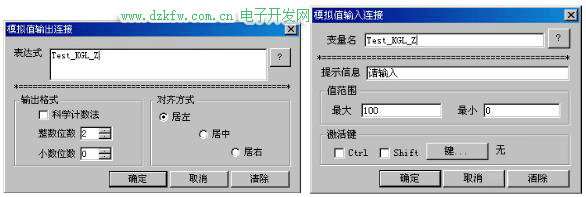

(3)雙擊“文本”——“開關量”，“值輸出”——“模擬值輸出”——選擇“Test_KGL_Z”變量，“權限保護動畫連接”——“值輸入”——“模擬值輸入”——選擇“Test_KGL_Z”變量：

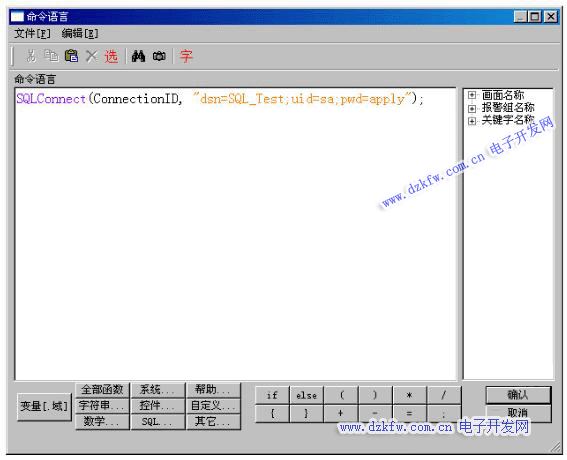

(4)雙擊“按鈕”——“連接SQL”，“命令語言連接”——“按下時”，寫入以下語句：

SQLConnect(ConnectionID,"dsn=SQL_Test;uid=sa;pwd=apply");

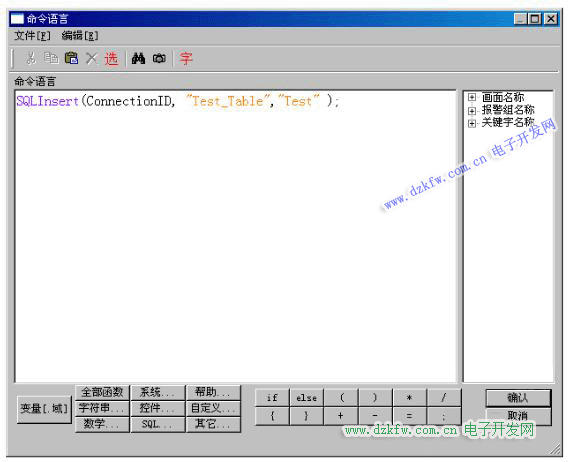

5)雙擊“按鈕”——“插入一條記錄”，“命令語言連接”——“按下時”，寫入以下語句：

SQLInsert(ConnectionID, "Test_Table","Test");

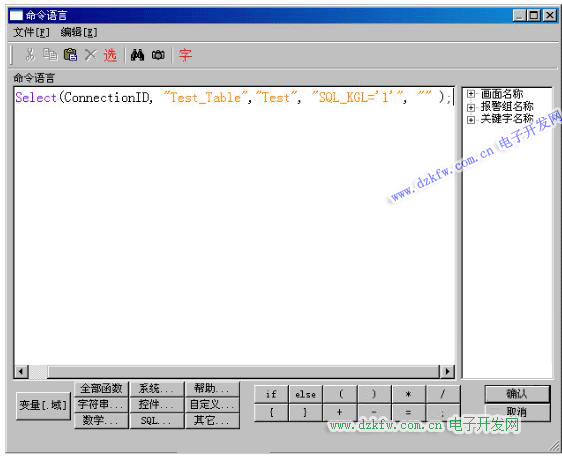

(6)雙擊“按鈕”——“查詢記錄”，“命令語言連接”——“按下時”，寫入以下語句：

SQLSelect(ConnectionID, "Test_Table","Test","SQL_KGL='1'", "" );

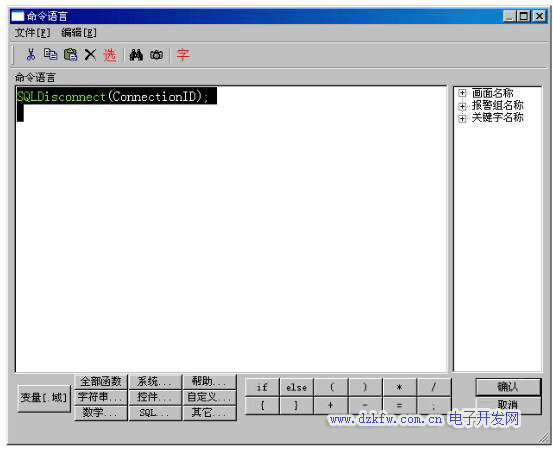

(7)雙擊“按鈕”——“斷開SQL”，“命令語言連接”——“按下時”，寫入以下語句：

SQLDisconnect(ConnectionID);

具體實例可以參考：組態王與SqlServer數據庫交互總結_組態王讀取sql數據庫 www.simpaso.com/Article/Kingview/10399.html
