報警是當系統中某些量的值超過了所規定的界限時，系統自動產生相應警告信息，表明該量的值已經超限，提醒操作人員。以下介紹怎樣用組態王軟件設計一個報警事件記錄的方法

報警允許操作人員應答。

事件是用戶對系統的行為、動作。

事件不需要操作人員應答。

報警和事件的處理方法：當報警和事件發生時，把這些信息存儲與內存中的緩沖區中，報警和事件在緩沖區中以先進先出的隊列形式存儲，所以只有最近的報警和事件在內存中。當緩沖區達到指定數目或記錄時間到時，系統自動將報警和事件信息進行記錄。

工具/原料

• KingView 組態王

1. 定義報警組：

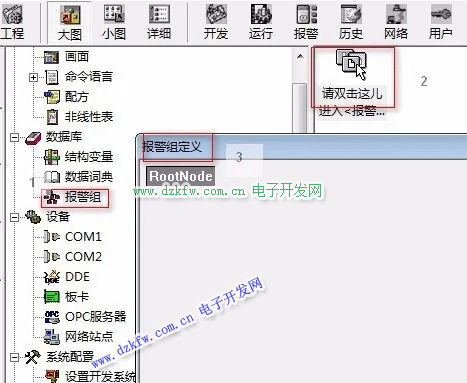

   在工程瀏覽器左側選擇“數據庫”中的“報警組”，雙擊“進入報警組”，彈出“報警組定義”對話框。

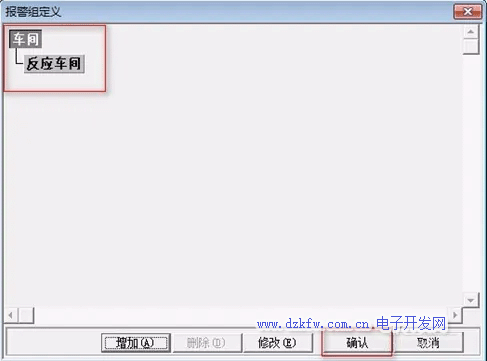

   修改名稱為車間，增加子報警組反應車間；

   如圖所示：




2. 設置變量的報警屬性：

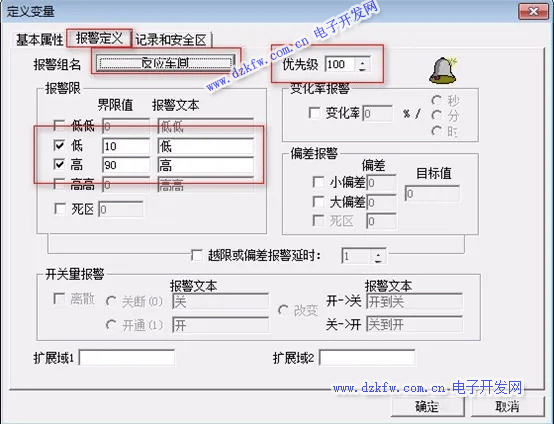

   在數據詞典中定義變量，雙擊此變量，彈出“變量定義”對話框進行

   設置；

   如圖所示：




3. 建立報警窗口：

   報警窗口是用來顯示系統中發生的報警和事件信息，分為實時報警窗口和歷史報警窗口；

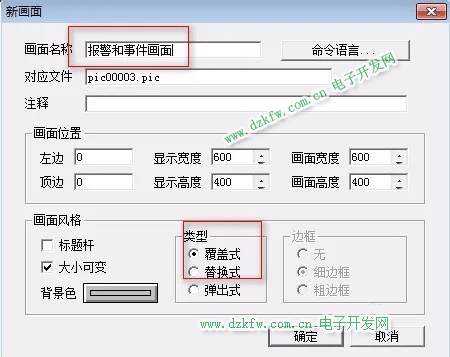

   新建一畫面“報警和事件畫面”，類型為覆蓋式；

   如圖所示；

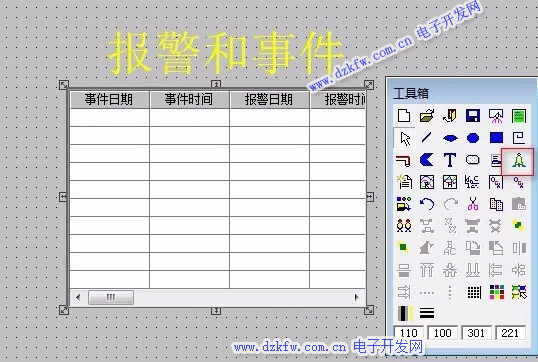

4. 選擇工具箱中的報警窗口工具，繪制報警窗口；

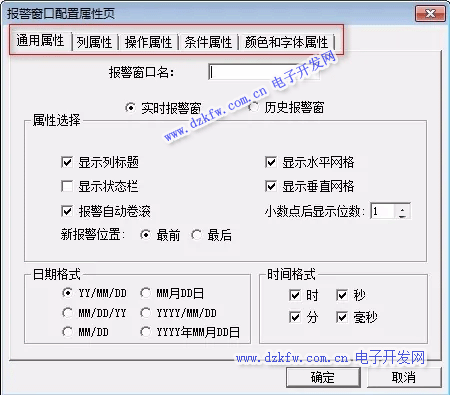

   雙擊報警窗口，彈出屬性對話框；

   如圖所示：

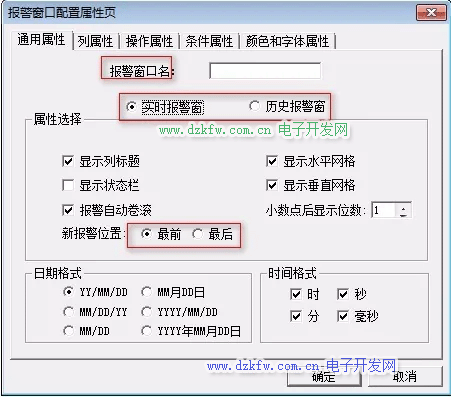

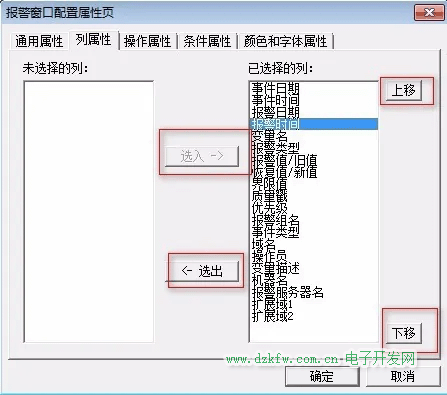

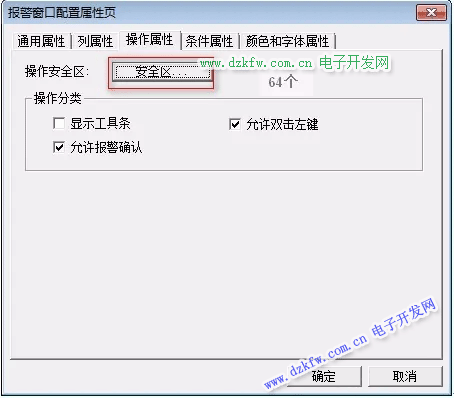

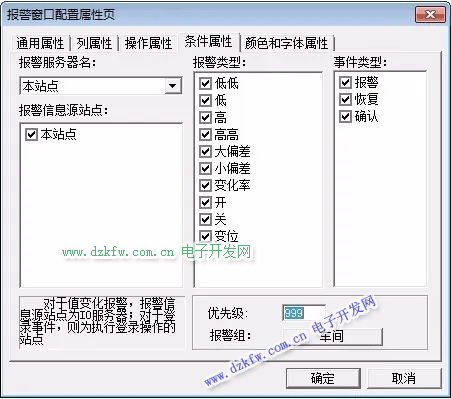

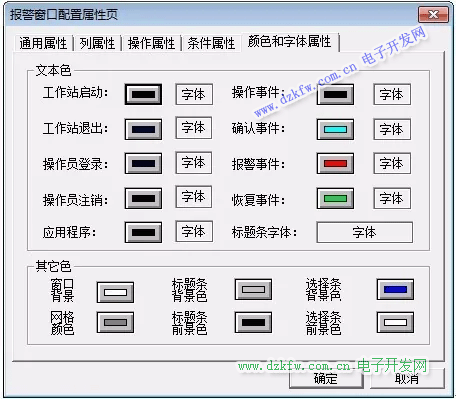

5. 分別在5個屬性頁上進行相應的屬性設置；

   即通用屬性，列屬性，操作屬性，條件屬性，顏色和字體屬性；

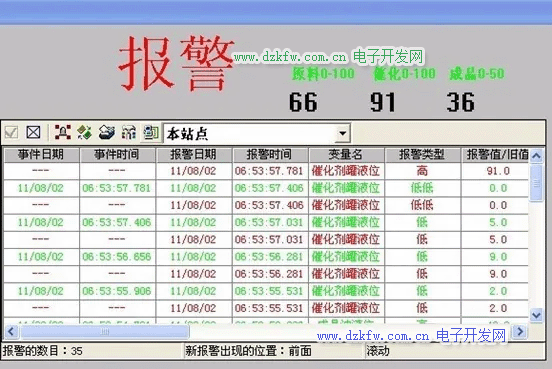

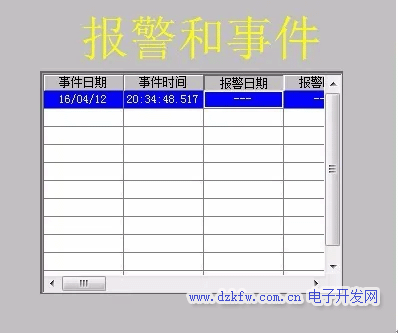

6. 保存運行畫面，

   如圖所示：


   END

• 報警允許操作人員應答。
• 事件不需要操作人員應答。
