分享下plc與一臺步進電機驅動器的接線圖，西門子plc與步進電機驅動器共陰接法，以及單片機與步進電機驅動器共陰接法，西門子plc系統和步進電機驅動器的共陽極接法等。

PUL+：脈沖信號輸入正。 PUL-：脈沖信號輸入負。

DIR+：電機正、反轉控制正。 DIR-：電機正、反轉控制負

ENA+：電機脫機控制正(一般不接)。 ENA-：電機脫機控制負(一般不接)

plc與步進電機驅動器的接線圖

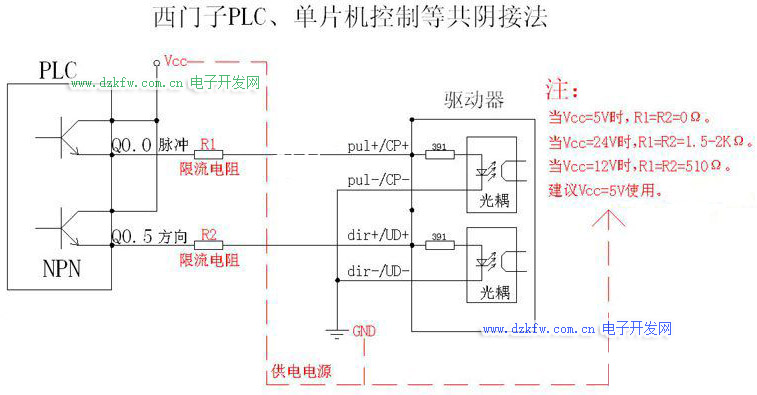

一、西門子plc與步進電機驅動器共陰接法，以及單片機與步進電機驅動器共陰接法。

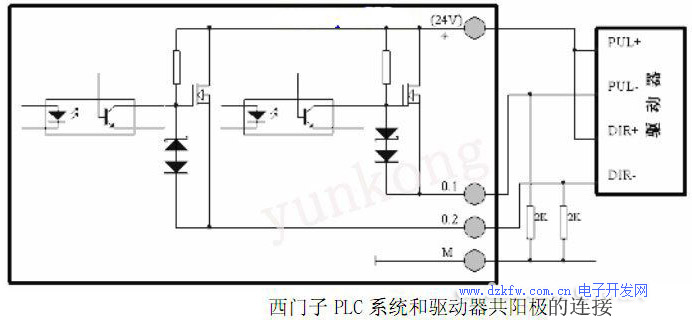

二、西門子plc系統和步進電機驅動器的共陽極接法

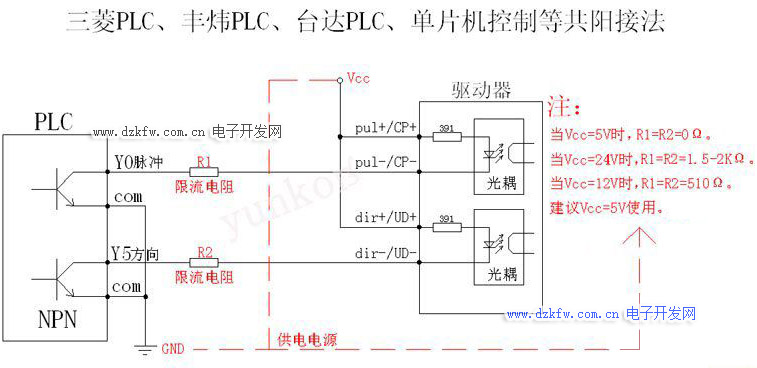

三、三菱、豐煒、歐姆龍、臺達等plc與步進電機驅動器的共陽接法

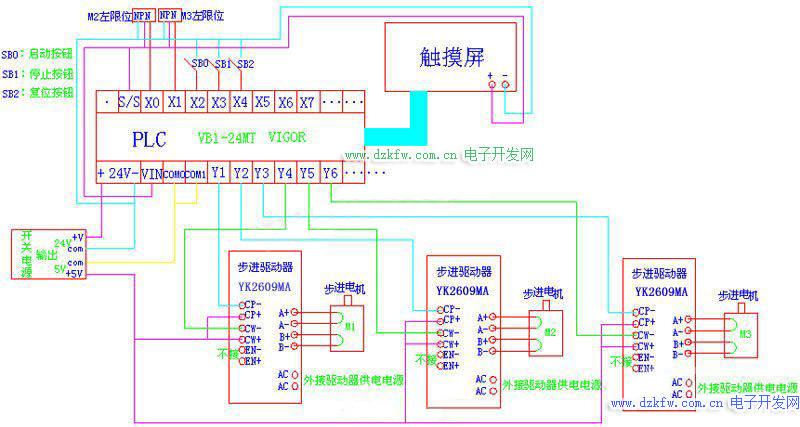

四、plc與三臺步進電機驅動器連接方法

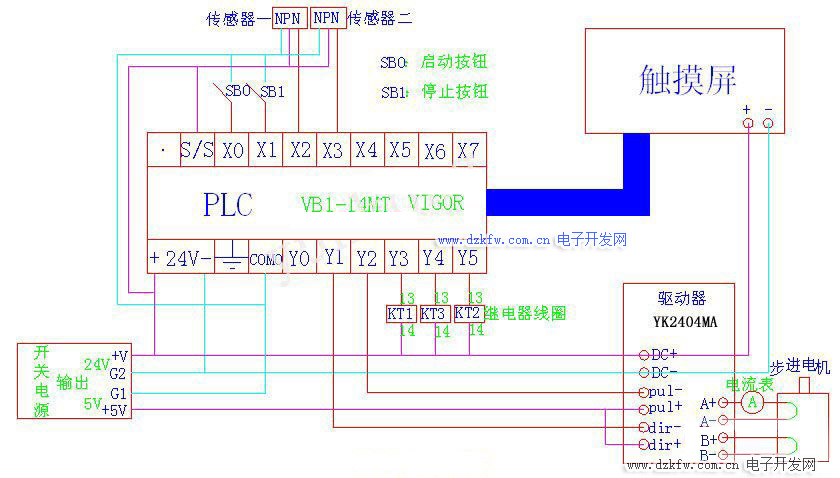

五、plc與一臺步進電機驅動器接線的完整電路圖
