PN結的電容效應——擴散電容

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2020-07-18

擴散電容CD

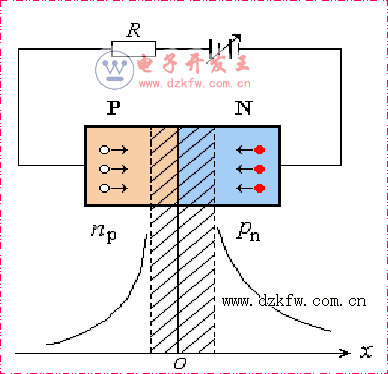

PN結正向導電時,多子擴散到對方區域后,在PN結邊界上積累,并有一定的濃度分布。積累的電荷量隨外加電壓的變化而變化,當PN結正向電壓加大時,正向電流隨著加大,這就要求有更多的載流子積累起來以滿足電流加大的要求;而當正向電壓減小時,正向電流減小,積累在P區的電子或N區的空穴就要相對減小,這樣,當外加電壓變化時,有載流子的向PN結“充入”和“放出”。,PN結的擴散電容CD描述了積累在P區的電子或N區的空穴隨外加電壓的變化的電容效應。

CD是非線性電容,PN結正偏時,CD較大,反偏時載流子數目很少,因此反偏時擴散電容數值很小。一般可以忽略。

PN結的電容效應——擴散電容
