半導體二極管是由一個PN結，加下兩根電極引線和管殼制成的。二極管的符號如圖4所示�，F有箭頭的一邊代表二極管的正極（即P型半導體），另一邊代表負極（即N型半導體）。箭頭所指的方向代表正向電流的方向。

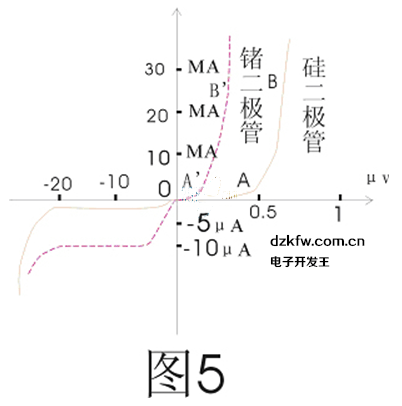

一、二極管的伏安特性曲線
（一） 什么是伏安特性曲線
　　從正確使用二極管的要求出發，首先應該弄清加在二極管兩端的電壓u與通過二極管的電流I之間的關系。通常電壓用伏（V）表示，電流用安（A）表示，所以二極管的電壓與電流的關系，稱為二極管的"伏安特性"。把一組組二極管電壓、電流的數據以幾何曲線的形式描繪出來，就成了二極管的"伏安特性曲線"
