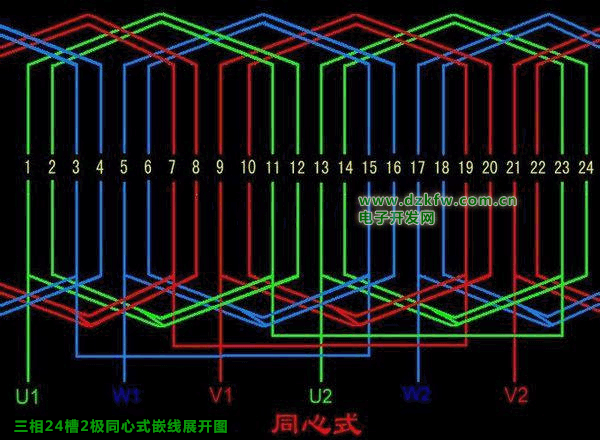

三相24槽2極同心式嵌線展開圖：



先下3、4和7、8槽，然后下1、2和11、12，再下5、6和15、16，下9、10和19、20，再續下13、14和23、24，跟著下17、18，最后下21、22。
附：
疊式繞組分單層和雙層，如上所述的一環扣一環地嵌線，稱為單層疊繞，既然連單層疊繞還沒弄懂，就不要深究雙層疊繞了，以免搞亂了學習思維，必須對單層疊繞較為熟練再學習雙層疊繞為妥。

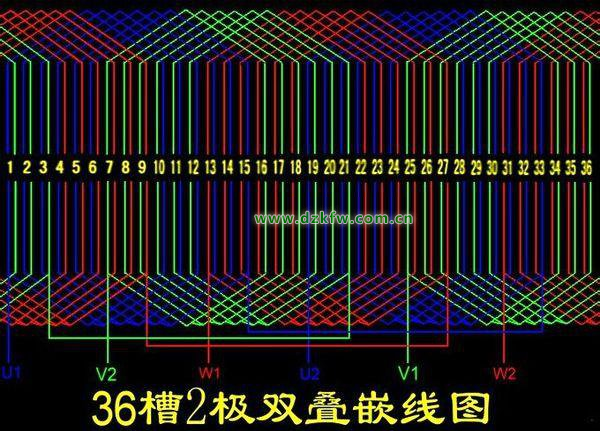

順附雙層疊繞嵌線展開圖供參考：
