24v氣動電磁閥上二根線的接線方法，參考如下：

24V氣體電磁閥上的兩根線，一根接輸入端即正極，另一根接輸出端即負極。24v電磁閥是有三條線路，分別為接地線黃綠色、正、負兩極線。

如果接在交流電上，不需要考慮正負極，直接連接即可，接地線接地。如果將電磁閥接在直流電上，就要區分開正負極，用萬用表測試正級，確保和電磁閥電壓一樣，正級接正級，負級接負級，地線接地線。

220伏電磁閥的兩根接線不分正負極，只要把控制電源和這兩根線連接即可。

電磁閥一般用單線圈，DCS輸出一個DO控制一個繼電器的觸點并串聯供電電源，電磁閥是一根控制電纜，如果有閥位開關，也是一根控制電纜，無論DCS帶不帶安全柵。

2位5通電磁閥有自動復位和電動復位，自動復位只控制一個電磁線圈，PLC有一個輸出控制信號，電動復位需要控制兩個電磁線圈，PLC要有2個輸出控制信號才可以。

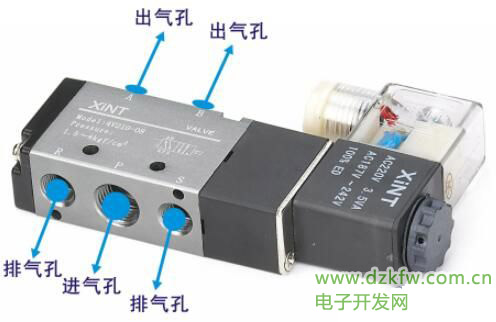

氣動電磁閥怎么接線

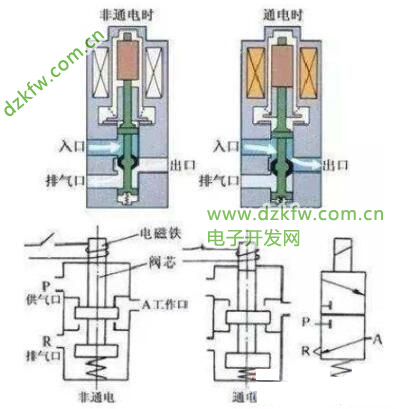

有關氣動電磁閥的使用知識，氣動電磁閥通過控制閥體的移動來?yè)踝』蚵┏霾煌�的排油孔，進油孔常開，液壓油進入不同的排油管，通過氣動電磁閥的油的壓力來推動油缸中的活塞。

氣動電磁閥的正確安裝方法及要求

通常將氣動電磁閥加裝在氣動執行機構的氣路上，通過控制氣路的通斷來控制閥門的開關，氣動電磁閥是氣動元件，用于控制壓縮空氣壓力，流向等功能，如何來安裝電磁閥產品，下面來了解下。
