阻抗匹配電路

1. 如果存在阻抗，那么在阻抗上就會產生功率消耗，所以不做阻抗匹配其結果就會使放大器的輸出功率發生無用的浪費。
2. 把電容或電感與負載串聯起來，即可增加或減少負載的阻抗值

簡單的應用

對于給定的負載電阻R，我們將找到一個在頻率ω下與驅動電阻R’匹配的電路。并設計L匹配電路（如下圖所示）。


考慮到電阻（R）和電感器（L）是串聯的。這種組合與電容器（C）并行。因此，阻抗為：

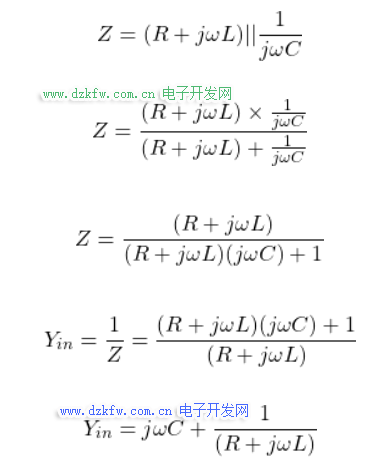

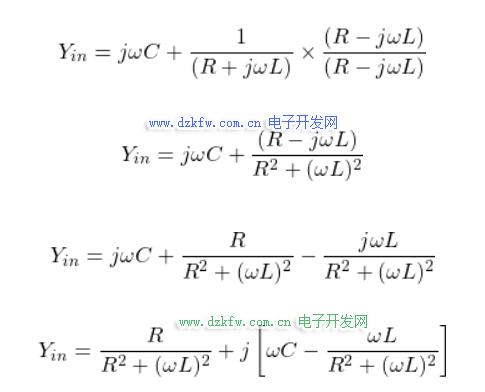

現在，我們借助復共軛分離上述方程的虛部和實部。


現在

ω = ω0時，我們把輸入阻抗Yin，設為R ’

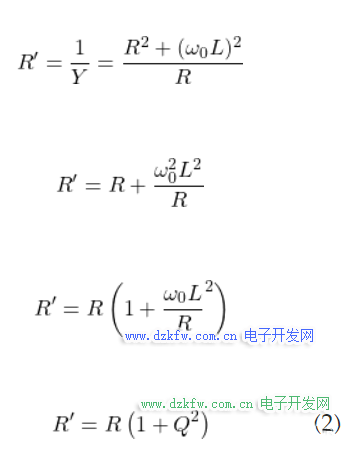

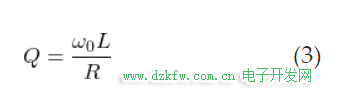

這里，Q是Q因子，對于系列L和R網絡，Q因子等于，

設計此循環的步驟，求出想要的參數

步驟-1對于給定的 R 和 R’，從 (2) 中找到所需的 Q。
步驟-2 對于給定的 ω0，從 (3) 找到所需的。

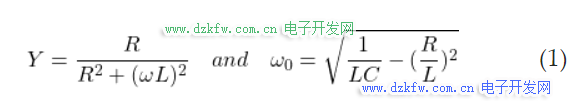

步驟-3 從(1)，找到所需的Y給出選定的諧振頻率。
