阻抗匹配：

        終端電阻在通信中的作用：終端電阻是為了消除在通信電纜中的信號反射。 在通信過程中，有兩種原因因?qū)е滦盘?hào)反射：阻抗不連續和阻抗不匹配。 阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射。這種信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻。 引起信號反射的另個原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現在通訊線路處在空閑方式時，整個網絡數據混亂。要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。

阻抗匹配后，信號的邊沿才不會出現毛刺,不會有駐波發生，因?yàn)樾盘?hào)沒有反射不會出來疊加的信號。

使信號源和負載的等效阻抗共軛(要考慮傳輸線對等效阻抗的影響)，從而使負載端得到最大的信號能量。
通常匹配電路是電抗性的，在不同的頻率下阻抗不同，所以附帶有選頻作用。但如果整個電路中只有阻性元件(當然這情況比較少)，就不能選頻了。
滿足匹配后，輸出端得到最大的能量輸出。振幅是穩定的；但相移的值不定，由電路結構所決定。

信號隔離：

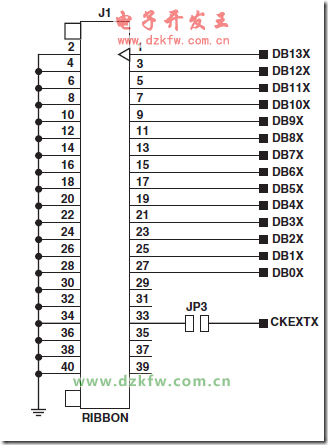

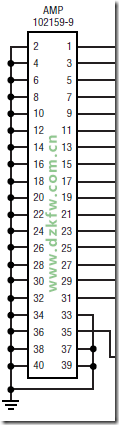

    在雙排排針上，左邊一排接地，右邊一排作為信號線輸入，這樣做：為了高速信號線的穩定性能。（一般告訴DAC等都是這樣干的，地隔開）

隨便寫寫。。。
