微分電路

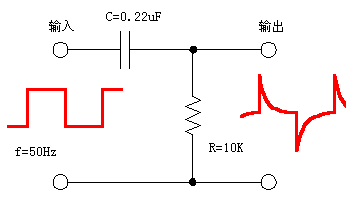

    微分電路是電子線路中最常見的電路之一,弄清它的原理對我們看懂電路圖、理解微分電路的作用很有幫助,這里我們將對微分電路做一個簡單介紹。圖1給出了一個標準的微分電路形式。為表達方便,這里我們使輸入為頻率為50Hz的方波,經過微分電路后,輸出為變化很陡峭的曲線。圖2是用示波器顯示的輸入和輸出的波形。

    當?shù)谝粋�(gè)方波電壓加在微分電路的兩端（輸入端）時,電容C上的電壓開始因充電而增加。而流過電容C的電流則隨著充電電壓的上升而下降。電流經過微分電路（R、C）的規律可用下面的公式來表達（可參考右圖）：

i = (V/R)e^-(t/CR)

• i-充電電流（A）;

• v-輸入信號電壓（V）;

• R-電路電阻值（歐姆）;

• C-電路電容值（F）;

• e-自然對數常數（2.71828）;

• t-信號電壓作用時間（秒）;

• CR-R、C常數（R*C）

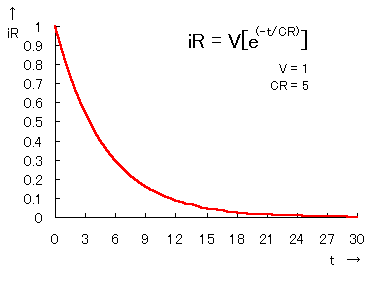

    由此我們可以看出輸出部分即電阻上的電壓為i*R,結合上面的計算,我們可以得出輸出電壓曲線計算公式為（其曲線見下圖）：

iR = V[e^-(t/CR)]
