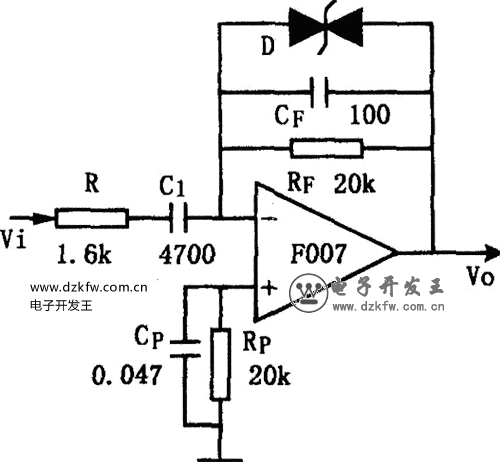

如圖所示為低噪聲微分電路。該電路是在基本微分器基礎上增加少量元件，從而具有過載保護能力，穩定性好且噪聲低。R的接入能使電路穩定，并起減小噪聲和增大輸入阻抗的作用。在微分器工作頻率不高時，為了更好的抑制高頻噪聲，加了電容Cp。穩壓管D是考慮有可能突然出現很大的單極噪聲而設置。Cp是用于將Rp上的熱噪聲旁路，并能保持回路穩定。
