倍壓電路適用于高電壓低電流的應用場合

電容有隔直流通交流的特性，倍壓電路中的電容是串聯在電路中的，所以要輸入交流電才可以實現倍壓整流。

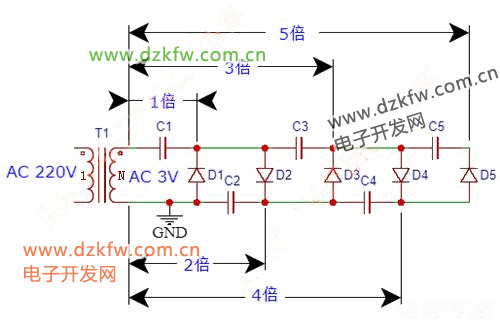

3V 交流輸入，經過5個二極管和電容倍壓，可以得到多少伏的穩壓？

• 1倍點電壓為3V

• 2倍點電壓為6V

• 3倍點電壓為9V

• 4倍點電壓為12V

• 5倍點電壓為15V

4倍點就可以得到12V的直流電壓，但些位置的電壓是不穩定的，波動較大，并不可靠。

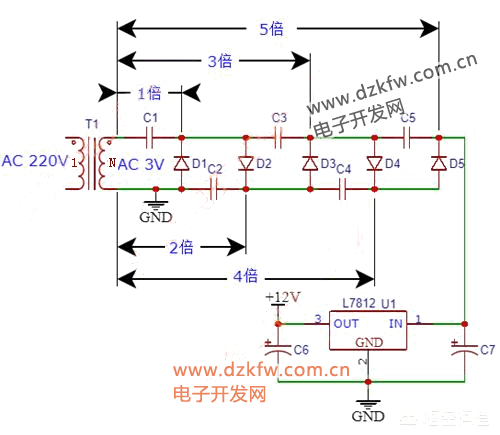

3V 交流輸入，經過5個二極管和電容倍壓再降壓可以得到穩定可靠的12V 電壓

取5倍點的15V，加入LDO降壓到12V就可以得到穩定的12V電壓了。
