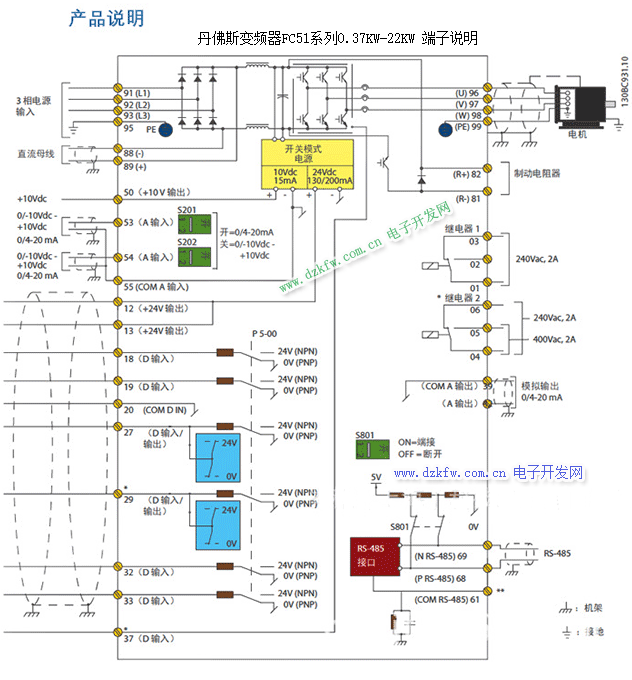

丹佛斯變頻器正反轉接線圖

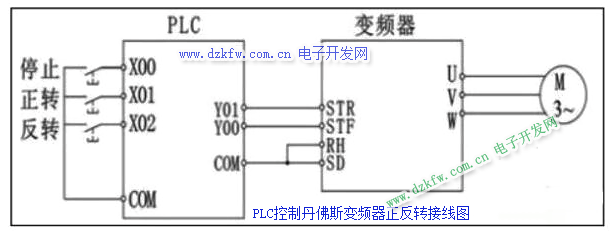

1、按接線圖將線連好后，啟動電源，準備設置變頻器各參數。

2、按“MODE”鍵進入?yún)��?shù)設置模式，將Pr.79設置為“2”：外部操作模式，啟動信號由外部端子（STF、STR）輸入，轉速調節由外部端子（2、5之間、4、5之間、多端速）輸入。

3、連續按“MODE”按鈕，退出參數設置模式。

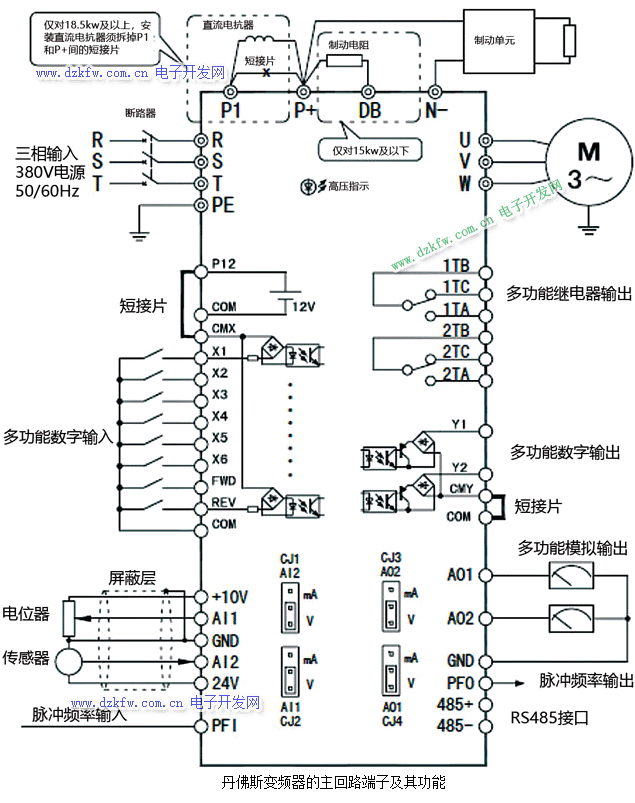

　丹佛斯變頻器正反轉接線圖

4、按下正轉按鈕，電動機正轉起動運行。

5、按下停止按鈕，電動機停止。

6、按下反轉按鈕，電動機反轉起動運行。

7、按下停止按鈕，電動機停止。

8、若在電動正轉時按下反轉按鈕，電動機先停止后反轉;反之，若在電動機反轉時按下正轉按鈕，電動機先停止后正轉。

 1968年，丹麥丹佛斯公司作為世界家大規模生產變頻器的廠商，開始了其在自動化控制領域的輝煌歷程。 丹佛斯變頻器全稱為“丹佛斯交流變頻調速器”，主要用于三相異步交流電機，用于控制和調節電機速度。丹佛斯變頻器是丹麥丹佛斯集團生產的變頻器產品，迄今，已有40余年的歷史，產品已經涵蓋所有低壓市場。
