故障現象
一輛2016年產上汽大眾新帕薩特轎車，裝配2.0T發動機，搭載7擋雙離合變速器，行駛里程11萬km。用戶反映該車發動機水溫高。

檢查分析
起動發動機并怠速運轉約10min，發動機沒有出現水溫高現象。踩下加速踏板使發動機轉速保持在2500r/min左右，發動機出現水溫高現象，水溫表指針指向約130℃，故障與用戶描述一致。

首先檢查防凍液的液位正常，接下來使用車輛診斷儀VAS6150D檢查所有控制單元的故障，沒有出現任何故障碼。經過反復測試，發現發動機水溫高大多數情況出現在2500r/min左右，怠速情況下很少出現。出現水溫高后，散熱風扇高速運轉，隨后水溫表指針快速回到正常位置（指針指向90℃）。初步分析該車水溫高的原因可能是：水泵皮帶斷裂或打滑、水泵葉輪損壞或丟速、節溫器故障、散熱器有堵塞、冷卻系統有空氣或水管堵塞等。

該車發動機冷卻系統的循環與其他發動機不一樣，該發動機帶有智能熱管理系統。下面簡單介紹一下該發動機的智能熱管理系統。

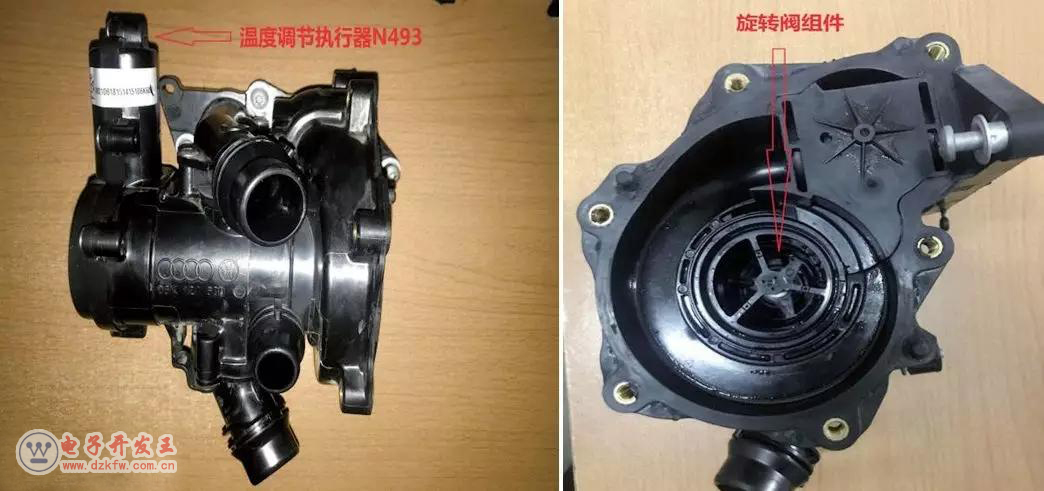

智能熱管理系統是針對發動機、熱交換器、渦輪增壓器及變速器的一個冷起動快速升溫系統。它可實現發動機溫度調節，對冷卻液的流向進行目標控制。其核心元件是安裝在水泵上的溫度調節執行器 N493及相連接的旋轉滑閥組件（圖1）。溫度調節執行器N493與旋轉滑閥組件是一個整體，不能單獨更換，只能同時更換，但可以與水泵分開更換。

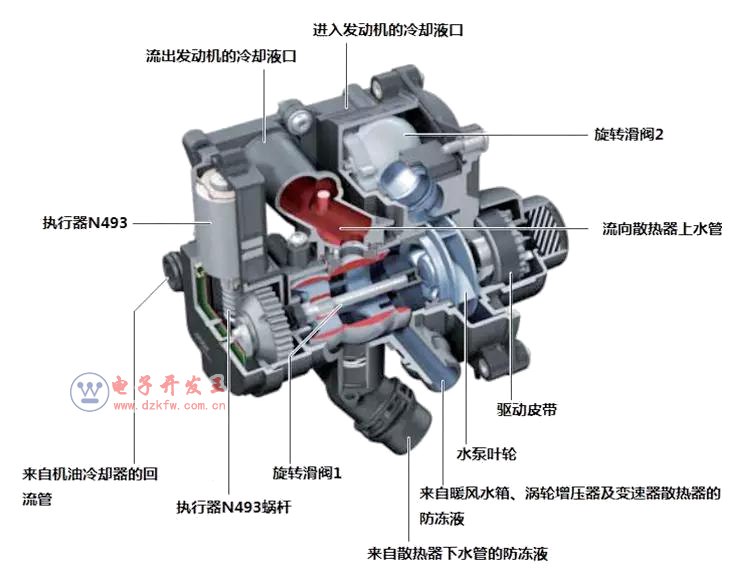

該發動機的水泵與不帶智能熱管理的發動機水泵相比，多了溫度調節執行器N493及旋轉滑閥組件（圖2）。N493包含2個旋轉滑閥元件，旋轉滑閥1通過一根軸由發動機溫度調節執行器 N493 直接驅動。旋轉滑閥2通過一個中間齒輪在旋轉滑閥1上齒形門的作用力下運轉，旋轉滑閥2用于控制流入發動機的冷卻液流量大小。旋轉滑閥1和2是通過機械方式聯動的，在運轉時會互相影響。




發動機控制單元通過占空比信號控制執行器N493，N493通過蝸輪蝸桿調節旋轉滑閥的角度位置可以使發動機快速加熱，從而降低摩擦和耗油量，可以使發動機的溫度保持在86～107℃。

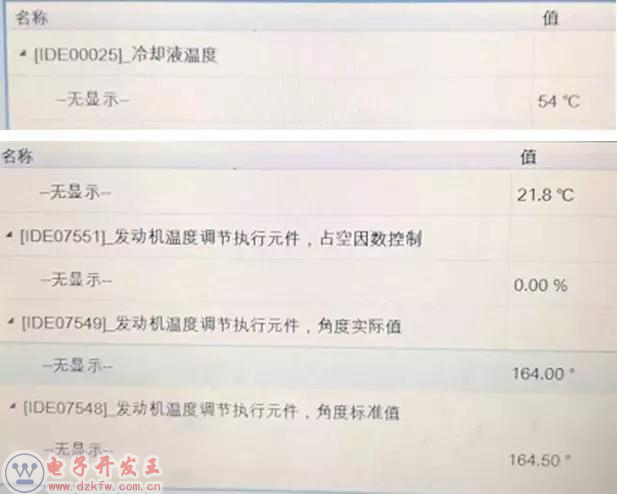

旋轉滑閥1的旋轉角度是通過蓋板上一個霍爾傳感器監測，旋轉滑閥2沒有監測傳感器。發動機起動后冷卻液溫度升高到54℃，旋轉滑閥1和2仍然處于關閉狀態，旋轉滑閥1的角度大約在164°。散熱器出水口的溫度為21.8℃（圖3），此時的冷卻液在發動機內沒有循環，以達到快速升溫的效果，減少發動機的磨損，降低尾氣排放。



因為變矩器鎖止離合器接合抖動，也有可能是離合器接合油路問題。所以又檢查了變矩器鎖止離合器接合油路的密封圈，沒有損壞的現象。

圖3 發動機冷卻液溫度到21℃，旋轉滑閥仍然處于關閉狀態



隨著發動機的運轉，溫度不斷升高，當溫度升高到約60℃，旋轉滑閥開始輕微開啟，用于散熱缸蓋、渦輪增壓器，同時由于冷卻液的循環，缸體也得到散熱。隨著溫度的繼續升高，車內熱交換器也開始循環冷卻液，然后再散熱機油冷卻器。

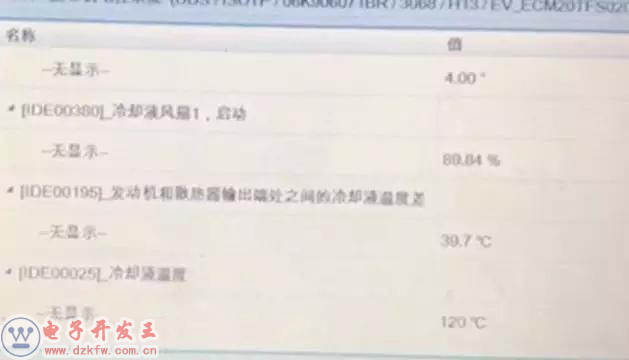

發動機繼續高速運轉，發動機的溫度已經達到106℃時，旋轉滑閥1和滑閥2已經完全開啟，開啟角度為4°，表明發動機的冷卻液循環系統已經處于大循環狀態。繼續運轉發動機，組合儀表出現水溫升高現象，升到120℃。旋轉滑閥的角度沒有改變，仍然處于大循環狀態，散熱器風扇已經處于高速運轉，散熱風扇的占空比為89%（圖4），表明發動機的冷卻控制系統是正常的、執行器N493是正常的。該車水溫高的原因可以排除發動機控制系統執行器N493自身的原因，因為旋轉滑閥的角度是正常的。




難道是旋轉滑閥2處于開啟角度過小、散熱器風扇及冷卻系統有堵塞現象？經過查詢該車的冷卻水泵及執行器N493更換過不久，更換過的配件一般不會出現問題。

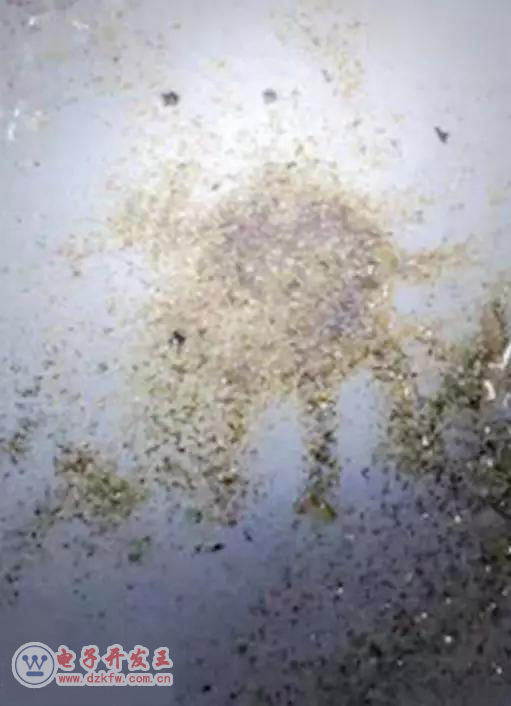

這時將暖風調節到最熱位置，發現暖風不熱，是涼風。觸摸暖風水箱的進水管，感覺到是燙手的，出水管不熱，表明暖風水管堵塞。經過查看該車?yán)鋮s系統的循環原理圖，暖風水管堵塞并不會造成水溫高。進一步將散熱器拆下，在散熱器進水口處發現有不明顆粒（圖5）。




故障排除
更換散熱器及暖風水箱，并清洗冷卻系統，試車沒有出現水溫高現象。
